เครื่องเชื่อมแบบเรียบด้วยเครื่องเชื่อมแบบความถี่สูง
เครื่องเชื่อมแบบเรียบด้วยเครื่องเชื่อมแบบความถี่สูง
เครื่องเชื่อมแบบเรียบด้วยเครื่องเชื่อมแบบความถี่สูง
เครื่องเชื่อมแบบเรียบด้วยเครื่องเชื่อมแบบความถี่สูง
เครื่องเชื่อมแบบเรียบด้วยเครื่องเชื่อมแบบความถี่สูง

เครื่องเชื่อมแบบเรียบด้วยเครื่องเชื่อมแบบความถี่สูง

ราคาต่อหน่วย: USD 100000 - 300000 / Set/Sets
ชนิดการชำระเงิน: L/C,T/T,D/P,Western Union
Incoterm: FOB
สั่งขั้นต่ำ: 1 Set/Sets
เวลาจัดส่ง: 60 วัน

ติดต่อตอนนี้ หยิบใส่ตะกร้า

Additional Info

    บรรจุภัณฑ์: บรรจุเปลือยเปล่า

    ผลผลิต: 90m/min

    แบรนด์: ZHONGTUO

    การเดินทาง: Ocean,Land,Air

    สมุฏฐาน: ประเทศจีน

    ความสามารถในการจัดหา: 30 set per month

    ใบรับรอง: CE, ISO, SGS

คำอธิบายผลิตภัณฑ์

บทนำโดยย่อของตะเข็บตรงความถี่สูงท่อม้วนเครื่องขึ้นรูป:

welded pipe machine

ท่อเหล็กเชื่อมเรียกอีกอย่างหนึ่งว่าท่อเหล็กเชื่อมโดยปกติแล้วเหล็กกล้าหรือเหล็กเส้นจะถูกตัดด้วยเส้นตัด หลังจากการปรับระดับขดลวดขดลวดจะเปลี่ยนเป็นรูปร่างของท่อโดยหลักการขึ้นลอน กระบวนการผลิตมีความเรียบง่าย แต่ประสิทธิภาพในการผลิตมีประสิทธิภาพสูง เครื่องเชื่อมแบบรางตรงที่มีความถี่สูงซึ่งเป็นเครื่องขึ้นรูปท่อแบบม้วนสามารถผลิตสเปคที่หลากหลายได้ตั้งแต่ 10 ถึง 127 มม. ในรูปทรงอาจเป็นรูปทรงสี่เหลี่ยมกลมรูปไข่และไม่ธรรมดา

ตั้งแต่ทศวรรษที่สามสิบของศตวรรษที่ 20 ด้วยการพัฒนาอย่างรวดเร็วของที่มีคุณภาพสูงกลิ้งรีดเย็นเหล็กรีดผลิตและความคืบหน้าของการเชื่อมและเทคโนโลยีการตรวจสอบอย่างต่อเนื่องในการปรับปรุงคุณภาพของการเชื่อมท่อเหล็กข้อกำหนด ตอนนี้ท่อเชื่อมเพิ่มขึ้นและใช้ในเขตข้อมูลมากขึ้นโดยเฉพาะอย่างยิ่งในความร้อนที่ท่อสำรอง, หลอดตกแต่ง, ท่อน้ำแรงดันต่ำซึ่งจะเปลี่ยนท่อเหล็กไม่มีตะเข็บ กระบวนการเชื่อมท่อแบบเรียบเป็นเรื่องง่ายมีประสิทธิภาพการผลิตสูงต้นทุนต่ำการพัฒนาอย่างรวดเร็ว

เครื่องเชื่อมแนวรอยต่อความถี่สูงเครื่องขึ้นรูปท่อม้วนขึ้นรูปประกอบด้วยองค์ประกอบต่อไปนี้ :

ไฮดรอลิค Single-arbor uncoiler with peeler

ครีบห้าม้วน

เครื่องตัดแนวร่องและก้น

เครื่องเก็บเกลียว (Spiral Accumulator)

การขึ้นรูปและการปรับขนาดของโรงสี

GGp300KW เครื่องเชื่อม HF แบบ solid state พร้อมระบบควบคุมไฟฟ้า 2 ระบบ

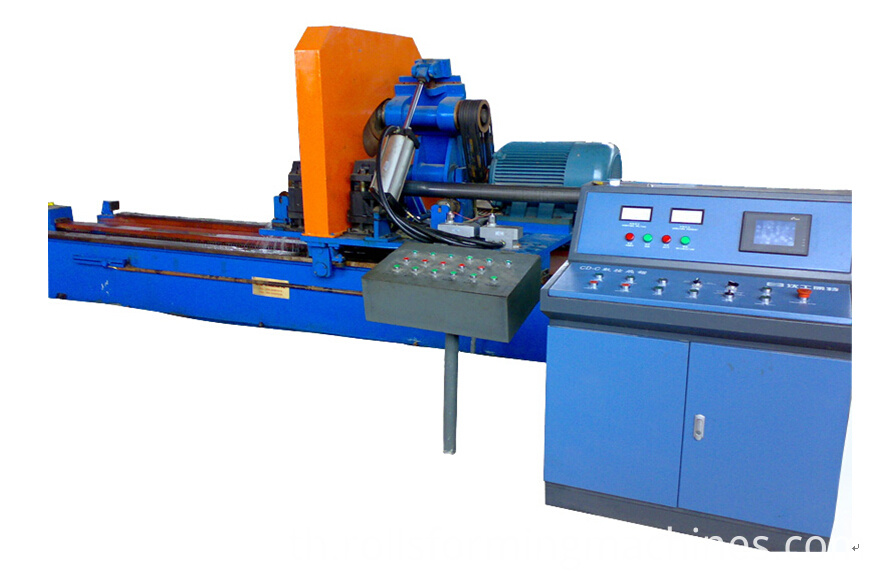

เครื่องเลื่อยแรงดันสูง CNC

ตาราง Rollout (18m)

ขั้นตอนการทำงานของตะเข็บตรงเครื่องรีดท่อความถี่สูง :

{SteelTape} →→ตัว ขจัดครีบ เดี่ยว →→ เครื่องตัดและเครื่องเชื่อม Strip- headed →→

เกลียวสะสม→→ขึ้นรูปส่วน (แฟบหน่วย + หน่วยขับรถหลัก + หน่วยขึ้นรูป + คู่มือหน่วยหน่วย + เหนี่ยวนำความถี่สูงเชื่อม + ลูกกลิ้งบีบ) + De-เสี้ยนกรอบ→→ Cooling หน่วย→→หน่วยขนาดและยืด→→บินได้เห็นภายใต้คอมพิวเตอร์ - ควบคุม →→ ตารางเวลาการวิ่งออก →→ ยืด

การควบคุมคุณภาพของ เครื่องขึ้นรูปท่อม้วนแบบคลื่นความถี่สูง
มีมาตรการหลายอย่างเพื่อให้มั่นใจว่าท่อเหล็กสำเร็จรูปมีคุณสมบัติตรงตามข้อกำหนด ตัวอย่างเช่นเครื่องวัดรังสีเอ็กซ์จะใช้เพื่อควบคุมความหนาของเหล็ก เครื่องวัดทำงานโดยใช้รังสีเอกซ์สองก้อน รังสีเอกซ์ถูกกำกับที่เหล็กที่มีความหนาที่รู้จักกันดี อีกส่วนหนึ่งเป็นผู้กำกับที่เหล็กกล้าผ่านบนสายการผลิต หากมีความแปรปรวนใด ๆ ระหว่างสองรังสีเกจจะทำการปรับขนาดลูกกลิ้งเพื่อชดเชยโดยอัตโนมัติ
นอกจากนี้ท่อยังมีการตรวจสอบข้อบกพร่องเมื่อสิ้นสุดกระบวนการ วิธีหนึ่งในการทดสอบท่อคือการใช้เครื่องพิเศษ เครื่องนี้เติมท่อด้วยน้ำแล้วเพิ่มความดันเพื่อดูว่ามีอยู่หรือไม่ ท่อที่ชำรุดจะถูกส่งคืนเพื่อเป็นเศษเหล็ก

ต่อไปนี้เป็นข้อกำหนดเฉพาะบางส่วนของ ตะเข็บตรงที่มีความถี่สูงขึ้นรูปเป็นรอยสำหรับการอ้างอิงของคุณ:


การขึ้นรูปและการปรับขนาดส่วน

1 การขึ้นรูปกระปุกเกียร์, ข้อต่อสากล

1.1 เครื่องบดละเอียดโดยใช้ม้วนแนวตั้งและม้วนด้านล่างเป็นเกลียวห้าม้วนแบบบวกหนึ่งม้วนสำหรับรีดแนวดิ่งหนึ่งชุด

1.2 โรงงานขึ้นรูปประกอบด้วย

- ขาตั้งแบบขับเคลื่อน: 7 เซ็ต (แนวนอน)

- เพลาขาตั้ง: Φ 80 มม

- วัสดุของเพลา: 40 องศาเซลเซียส

- ขาตั้งด้านข้าง: 8 ชุด (แนวตั้ง)

- เพลาด้านข้างม้วนด้านข้าง: Φ45มม

- วัสดุของเพลา: 40 องศาเซลเซียส

- กล่องเกียร์และข้อต่อสากล: 7 ชุด

- วัสดุของกล่องเกียร์: เหล็กหล่อ

- วัสดุของเกียร์: 20 องศาเซลเซียส

- มอเตอร์หลัก: 132kW รุ่น: Z4-250-31 1 ชุด

- ตัวทำซ้ำหลัก: ZLY250 1 ชุด

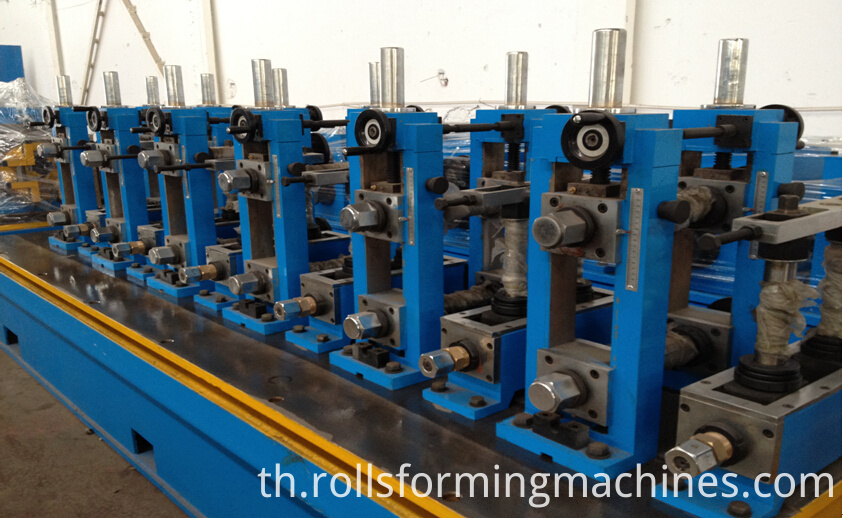

Forming machine



กล่องเกียร์ขนาดใหญ่, ข้อต่อสากล

2.1 โรงงานแปรรูปประกอบด้วย:

- ขาตั้งแบบขับเคลื่อน: 5 ชุด (แนวนอน)

- เพลาขาตั้ง: Φ80มม

- วัสดุของเพลา: 40 องศาเซลเซียส

- ขาตั้งด้านข้าง: 5 ชุด (แนวตั้ง)

- เพลาด้านข้างม้วนด้านข้าง: Φ45มม

- วัสดุของเพลา: 40 องศาเซลเซียส

- กล่องเกียร์และข้อต่อสากล: 5 ชุด

- วัสดุของกล่องเกียร์: เหล็กหล่อ

- วัสดุของเกียร์: 20 องศาเซลเซียส

หัว 2 หัวหัวเติร์กหัวชุด 2 หัวพร้อมลูกกลิ้ง 4 ตัว * 2 เซ็ท

- ลูกกลิ้งทดสอบความเร็วเดียวพร้อมกระบอกสูบสำหรับซีเอ็นซีบินเลื่อย

- มอเตอร์หลัก: 132kW รุ่น: Z4-250-31 1 ชุด

- ตัวทำซ้ำหลัก: ZLY280 1 ชุด

sizing of pipe machine


ประเภทผลิตภัณฑ์ : รอยท่อ > เครื่องเชื่อมท่อ
