HG127 Tube Mill สำหรับเส้นผ่าศูนย์กลาง 10 - 150 มม. 1-5mm
HG127 Tube Mill สำหรับเส้นผ่าศูนย์กลาง 10 - 150 มม. 1-5mm
HG127 Tube Mill สำหรับเส้นผ่าศูนย์กลาง 10 - 150 มม. 1-5mm
HG127 Tube Mill สำหรับเส้นผ่าศูนย์กลาง 10 - 150 มม. 1-5mm

HG127 Tube Mill สำหรับเส้นผ่าศูนย์กลาง 10 - 150 มม. 1-5mm

ราคาต่อหน่วย: USD 290000 - 350000 / Bag/Bags
ชนิดการชำระเงิน: L/C,T/T,D/P,Western Union
Incoterm: FOB
สั่งขั้นต่ำ: 1 Bag/Bags
เวลาจัดส่ง: 60 วัน

ติดต่อตอนนี้ หยิบใส่ตะกร้า

Additional Info

    บรรจุภัณฑ์: บรรจุเปลือยเปล่า

    ผลผลิต: 60m/min

    แบรนด์: ZHONGTUO

    การเดินทาง: Ocean,Land,Air

    สมุฏฐาน: ประเทศจีน

    ความสามารถในการจัดหา: 30 sets/month

    ใบรับรอง: ISO, CE9001

คำอธิบายผลิตภัณฑ์

HG127 Tube Mill สำหรับเส้นผ่านศูนย์กลาง 10-150 มม. ภายในความยาว 1-5 มม

I. บทสรุป

โรงสีมีจุดประสงค์เพื่อการผลิตท่อกลมΦ20mm-Φ127mmหนา 1.5mm-5.0mm จากแถบม้วนแผ่นรีดเย็นและม้วนแผ่นรีดร้อนโดยใช้ท่อเปล่าที่ไม่มีการปิดผนึกโดยมีการเชื่อมต่อเป็นท่อความร้อนขอบโดยใช้ของแข็ง รัฐประหารความถี่สูงเชื่อมตะเข็บตามแนวยาวในม้วนของเครื่องเชื่อมหลอดเย็นระบายเพิ่มเติมหรือการสร้างและตัดกระแสของหลอดไม่มีที่สิ้นสุดในความยาวที่วัดได้ ผลิตภัณฑ์สำเร็จรูปจะเป็นท่อกลมเหลี่ยมหรือสี่เหลี่ยมผืนผ้า

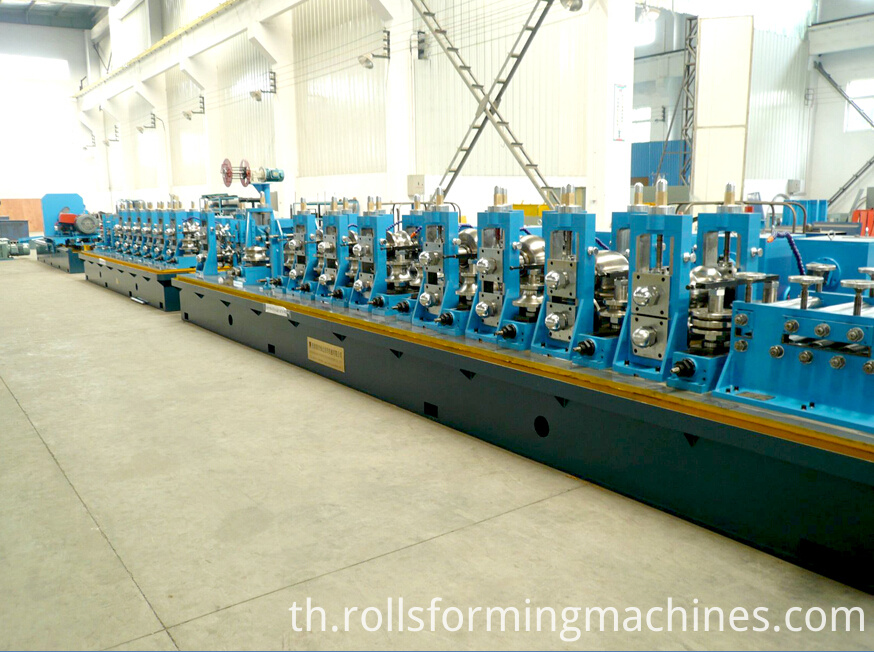

HG127 Tube mill


ครั้งที่สอง การไหลทางเทคนิคของสายการผลิต

{SteelTape} →→ตัวขจัดครีบเดี่ยว→→เครื่องตัดและเครื่องเชื่อม Strip-headed →→

(หน่วยราบเรียบ + ชุดขับเคลื่อนหลัก + ชุดสร้างขึ้น + ชุดนำเที่ยว + เครื่องเชื่อมแบบเหนี่ยวนำความถี่สูง + ลูกกลิ้งบีบ) + กรอบ De-burr →→หน่วยทำความเย็น→→อุปกรณ์ปรับขนาดและเครื่องหนีบผม→→เครื่องเล็งบินใต้เครื่องคอมพิวเตอร - ควบคุม→→ตารางเวลาการวิ่งออก→→ยืด

III เงื่อนไขพื้นฐาน:

ก) ข้อกำหนดท่อเหล็ก

1. เส้นผ่าศูนย์กลางท่อกลม: Φ76-Φ127มม

ความหนาของท่อ: 1.5 - 5.0 มม

2. ท่อสแควร์: 30X30 มม. -100X100 มม

ท่อสี่เหลี่ยมผืนผ้า: 20X40 มม. -120X80 มม

ความหนาของท่อ: 1.5 - 5.0 มม

3. ความยาวท่อ: 6.0 เมตร - 12.0 เมตร

4. Tolerance ความยาว: 0-6mm

ข) ข้อกำหนดเกี่ยวกับเทปเหล็ก

1. วัสดุ: เหล็กคาร์บอนต่ำ (δb≤500Mpa, δs≤235Mpa)

2. เทปเหล็ก: เส้นผ่าศูนย์กลางด้านใน: Φ510-610mm

เส้นผ่าศูนย์กลางด้านนอก: สูงสุด 1800 มม

ความกว้างของเหล็กแผ่น: 120 มม. - 400 มม

ความหนาของเหล็กแผ่น: 1.5mm-5.0mm

น้ำหนักสูงสุด: 6.0 ตัน

c) การไฟฟ้า

1. พลังงานแบบไดนามิก: AC380V ± 10%, 3 เฟส, 50Hz ± 1.0%

2. กำลังควบคุม: AC220V ± 10%, หนึ่งเฟส, 50 Hz ± 1.0%

d) กำลังการผลิตไฟฟ้า: appro 900KW

e) น้ำหล่อเย็น

1. อ่างเก็บน้ำสำหรับอุปกรณ์ความถี่สูง: 30 m³หนึ่งชุด

2. อ่างเก็บน้ำสำหรับระบายความร้อนน้ำ: 25 m³, ชุดเดียว

f) อากาศอัด

1. แรงดัน: 0.4Mpa

2. การไหล: 3.0m 3 / h

g) กำลังการผลิต

ผลผลิตประจำปี: 70000 ตันตามวันทำการประจำปีชั่วโมงการทำงานประจำวันและผลิตภัณฑ์

h) ความเร็วของสาย: 30-60 นาที / นาที

IV แต่งหน้าอุปกรณ์และพารามิเตอร์หลักของหน่วยเดียว:

1. เครื่องไฮโดรลิกอัลอาร์เบอร์ที่มีเครื่องปอก

1.1 พารามิเตอร์:

- ความกว้างของม้วน: max.400 มม

- Coil OD: สูงสุด Φ1800mm

- ม้วน ID: สูงสุด 508 มม

- น้ำหนักม้วน: สูงสุด 6.0 ตัน

1.3 การขยายตัวของแมนเดรล

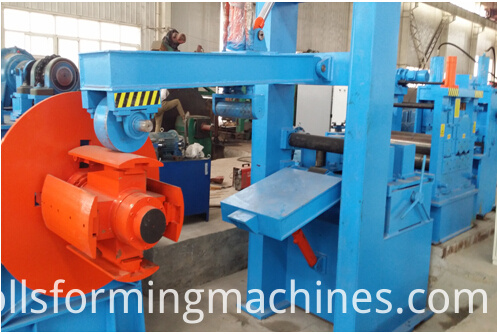

single head decoiler of pipe machine


2. เครื่องรีดผ้าห้าม้วน

2.1 บทสรุป:

มีการจับคู่และส่งลูกกลิ้ง ม้วนเรียบจัดไว้สำหรับสองด้านบนและสามด้านล่าง การร่นและการส่งกำลังรับแรงกดด้วยกระบอกไฮดรอลิก, มอเตอร์แบบแบนราบรื่นด้วยล้อหนอนและสกรูตัวหนอนลดความเร็ว, สกรูหนอนที่ด้านหน้าและด้านหลังสามารถเป็นจริงได้ในเฟสโดยการต่อแขนซึ่งสามารถให้ม้วนปรับระดับบนและ ภายใต้ม้วน leveling เป็นแบบขนานซึ่งจะไปถึงจุดประสงค์ในการราบเรียบ

2.2 พารามิเตอร์:

- จำนวนม้วนสำหรับการถอนเงิน: 2

- วัสดุม้วนสำหรับการถอน: 40Cr

- จำนวนม้วนร่น: 5

- ความเร็วในการฟอก: 10 นาที / นาที

- ความแข็งของลูกกลิ้ง: HRC50-60

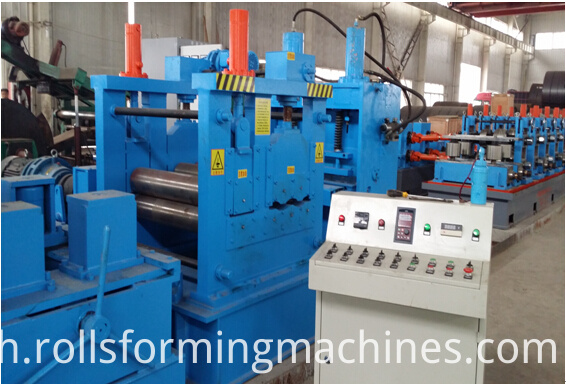

pipe roller leveling system


3. เครื่องเชื่อมตัดแนวตรง

3.1 พารามิเตอร์เครื่องตัดเฉือนไฮดรอลิก:

- ตัดด้วยระบบไฮดรอลิค

- ความกว้าง: ≤ 400 มม

- ความหนา: ≤ 5.0 มม

3.2 เครื่องเชื่อมแบบก้นด้วยมือ

- เครื่องเชื่อม

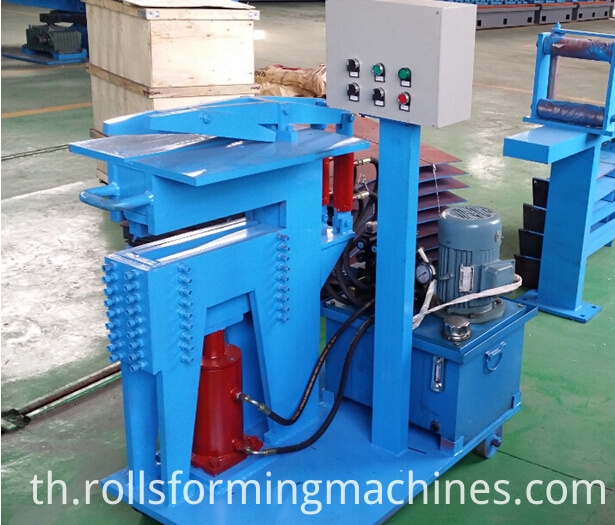

shearing and welding system


รูปภาพเพิ่มเติมของ โรงสีหลอด HG127 สำหรับเส้นผ่านศูนย์กลาง 10-150 มม. ภายในความยาว 1-5 มม

HG127 welded pipe machine
