HG50 ท่อม้วนท่อขึ้นรูปเป็นท่อเหล็ก
HG50 ท่อม้วนท่อขึ้นรูปเป็นท่อเหล็ก
HG50 ท่อม้วนท่อขึ้นรูปเป็นท่อเหล็ก
HG50 ท่อม้วนท่อขึ้นรูปเป็นท่อเหล็ก
HG50 ท่อม้วนท่อขึ้นรูปเป็นท่อเหล็ก

HG50 ท่อม้วนท่อขึ้นรูปเป็นท่อเหล็ก

ราคาต่อหน่วย: USD 100000 - 150000 / Set/Sets
ชนิดการชำระเงิน: L/C,T/T,D/P,Western Union
Incoterm: FOB
สั่งขั้นต่ำ: 1 Set/Sets
เวลาจัดส่ง: 60 วัน

ติดต่อตอนนี้ หยิบใส่ตะกร้า

Additional Info

    บรรจุภัณฑ์: บรรจุเปลือยเปล่า

    ผลผลิต: 90m/min

    แบรนด์: ZHONGTUO

    การเดินทาง: Ocean,Land,Air

    สมุฏฐาน: ประเทศจีน

    ความสามารถในการจัดหา: 30 sets/month

    ใบรับรอง: CE\ISO9001

คำอธิบายผลิตภัณฑ์

HG50 เครื่องม้วนท่อเหล็กม้วน

รายละเอียดของท่อเหล็ก HG50 :

1. เส้นผ่าศูนย์กลางท่อ: Ø10-Ø60มม
ความหนาของท่อ: 0.5 - 3.0mm
2. ท่อสแควร์: 10X10 มม. - 60X60 มม
สี่เหลี่ยมผืนผ้าท่อ: 20X40 มม. -40X60 มม
ความหนาของท่อ: 0.5 -3.0 มม
3. ความยาวท่อ: 6-12 เมตร
4. Tolerance ความยาว: 0-6mm
ข) ข้อกำหนด SteelTape
1. วัสดุ: เหล็กกล้าคาร์บอนต่ำ (σb≤500Mpa, σs≤235Mpa)
2. เทปเหล็ก: เส้นผ่าศูนย์กลางด้านใน: Φ470-Φ510มม
เส้นผ่าศูนย์กลางด้านนอก: Φmax = 1500 มม
ความกว้างของเหล็กแผ่น: 40mm-240mm
ความหนาของเหล็กแผ่น: 0.8mm-3.0mm
น้ำหนักสูงสุด: 2.0 ตัน

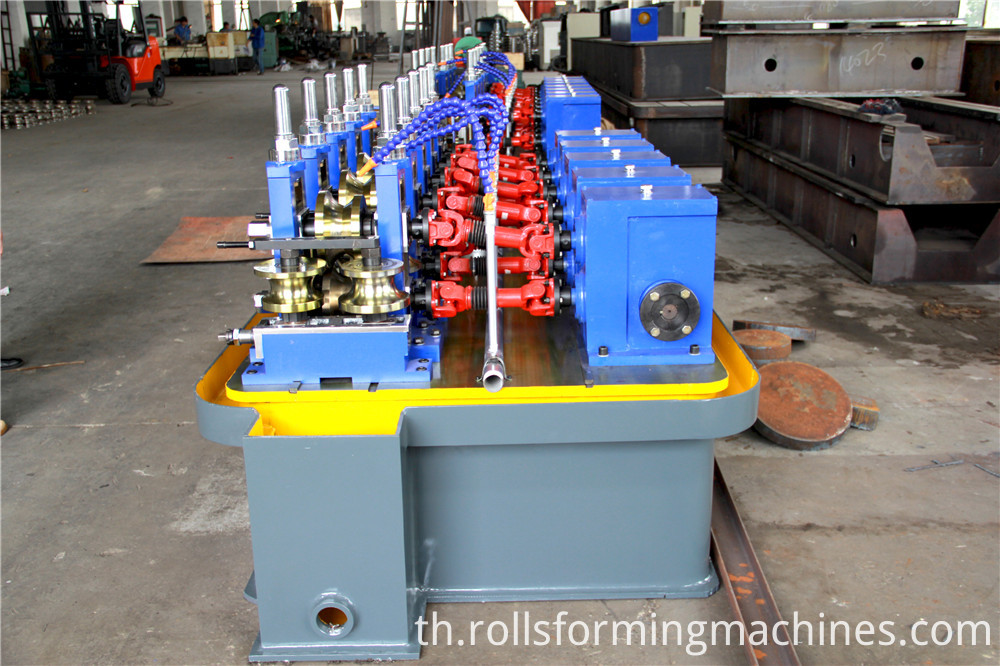

welded pipe machine

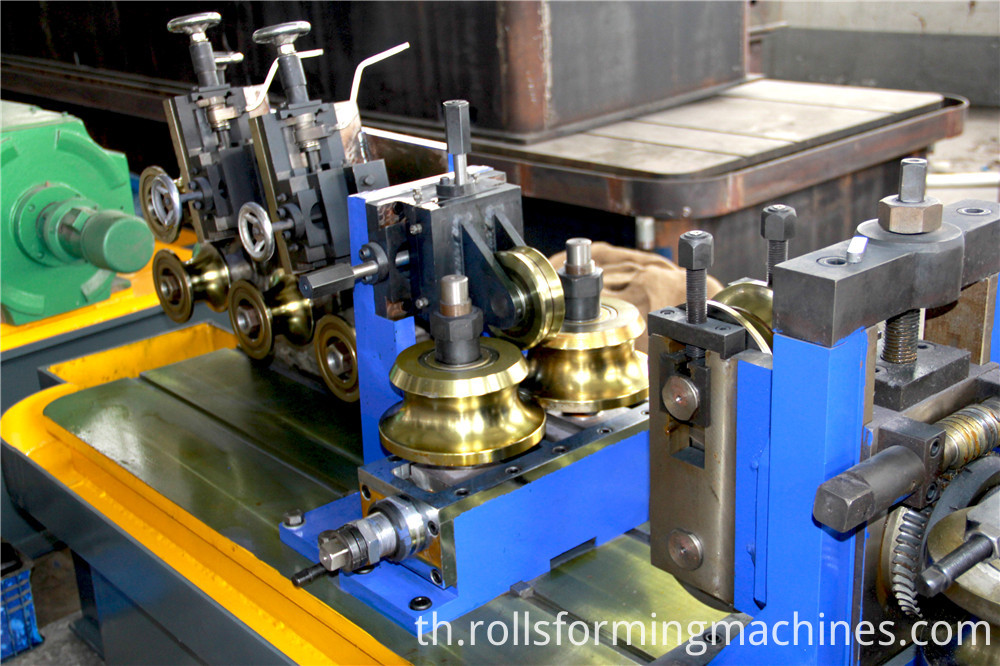

welded pipe machine

c) การไฟฟ้า
1. พลังงานแบบไดนามิก: AC380V ± 10%, 3 เฟส, 50Hz ± 1.0%
2. กำลังควบคุม: AC220V ± 10%, หนึ่งเฟส, 50 Hz ± 1.0%
d) กำลังการผลิตไฟฟ้า: appro 250KW
e) น้ำหล่อเย็น
1. อ่างเก็บน้ำสำหรับอุปกรณ์ความถี่สูง: 15 m³หนึ่งชุด
2. อ่างเก็บน้ำสำหรับระบายความร้อนน้ำ: 15 m³, หนึ่งชุด
f) อากาศอัด
1. แรงดัน: 0.4Mpa
2. การไหล: 0.8m3 / h
g) กำลังการผลิต
ผลผลิตประจำปี: 25000 ตันตามวันทำการประจำทุกๆชั่วโมงการทำงานและผลิตภัณฑ์
h) ความเร็วของสาย: 30-90 เมตร / นาที
IV แต่งหน้าอุปกรณ์และพารามิเตอร์หลักของหน่วยเดียว:
1. หัวเตียงคู่ไม่มีปลอกหุ้ม
1.1 การบรรยายสรุป: ประเภทโรตารีเพื่อเปลี่ยนขดลวดได้อย่างง่ายดายด้วยเบรกนิวแมติก
1.2 พารามิเตอร์:
- ความกว้างของม้วน: max.240 มม
- Coil OD: สูงสุด Ø1500mm
- รหัสเกลียว: Ø 470 - Ø 510 มม
- น้ำหนักม้วน: สูงสุด 2.0 ตัน
1.3 การขยายตัวของแมนเบรคด้วย Pneumatic
1.4 การหมุนตำแหน่ง Mandrel ต้องเป็นแบบ Manual


การขึ้นรูปและการปรับขนาดส่วน

4.1 การขึ้นรูปกล่องเกียร์, ข้อต่อสากล


4.1.1 แผนปาดแผนเขาโดยการปรับระดับพาสซีฟ 5 มม. หนึ่งมวนสงสองเสนแนวตั้ง


4.1.2 โรงงานขึ้นรูปประกอบด้วย
- ขาตั้งแบบขับเคลื่อน: 7 เซ็ต (แนวนอน)
- เพลาขาตั้ง: Ø60มม
- วัสดุของเพลา: 40 องศาเซลเซียส
- ขาตั้งด้านข้าง: 8 ชุด (แนวตั้ง)
- เพลาด้านข้างม้วนด้านข้าง: Ø40มม
- วัสดุของเพลา: 40 องศาเซลเซียส
- กล่องเกียร์และข้อต่อสากล 7 ชุด
- วัสดุของกล่องเกียร์: เหล็กหล่อ
- วัสดุของเกียร์: 20 องศาเซลเซียส
- มอเตอร์หลัก: รุ่น 55kW: Z4-200-31 1 ชุด
- ตัวทำซ้ำหลัก: ZLY224 1 ชุด


4.2 กล่องขนาดกล่องเกียร์, ข้อต่อสากล
4.2.1 เครื่องคัดแยก ได้แก่
- ขาตั้งแบบขับเคลื่อน: 5 ชุด (แนวนอน)
- เพลาขาตั้ง: Ø60มม
- วัสดุของเพลา: 40 องศาเซลเซียส
- ขาตั้งด้านข้าง: 5 ชุด (แนวตั้ง)
- เพลาด้านข้างม้วนด้านข้าง: Ø40มม
- วัสดุของเพลา: 40 องศาเซลเซียส
- กล่องเกียร์และข้อต่อสากล: 5 ชุด
- วัสดุของกล่องเกียร์: เหล็กหล่อ
- วัสดุของเกียร์: 20 องศาเซลเซียส
- มอเตอร์หลัก: 55kW แบบ: Z4-200-31 1 ชุด
- ตัวทำซ้ำหลัก: ZLY224 1 ชุด
- หัวชุดหัวทูหัวเดียว 2 หัวพร้อมลูกกลิ้ง 4 ตัว * 2 ชุด
- ลูกกลิ้งทดสอบความเร็วเดียวพร้อมกระบอกสูบสำหรับซีเอ็นซีบินเลื่อย

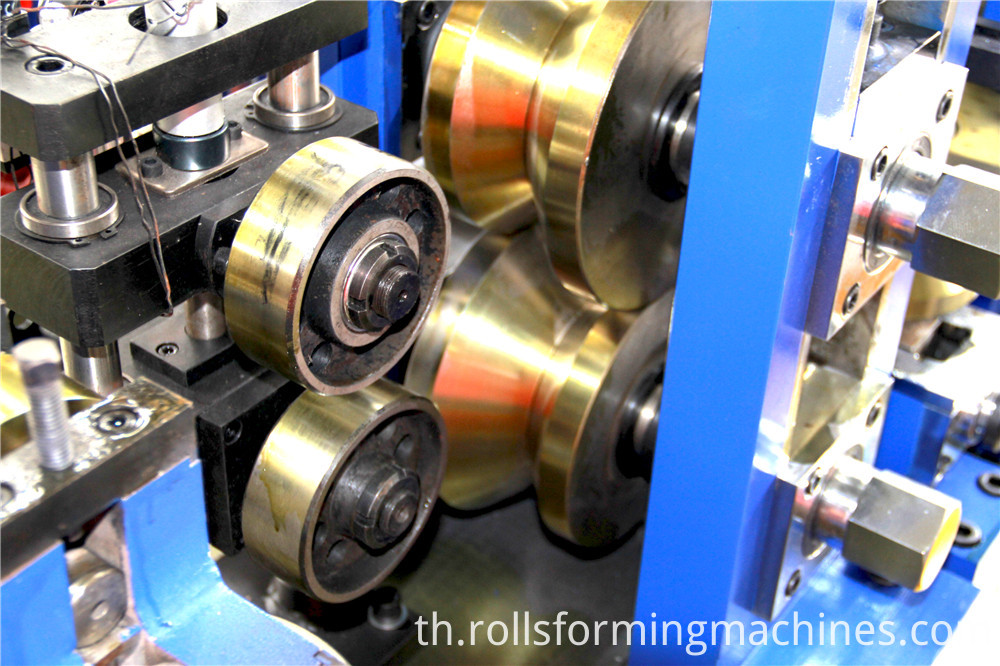

welded pipe machine04


ภาพต่อไปนี้เป็นวัสดุแม่พิมพ์ท่อ HG50

welded pipe machine09
