เครื่องเชื่อมท่อความถี่สูง
เครื่องเชื่อมท่อความถี่สูง
เครื่องเชื่อมท่อความถี่สูง
เครื่องเชื่อมท่อความถี่สูง
เครื่องเชื่อมท่อความถี่สูง

เครื่องเชื่อมท่อความถี่สูง

ชนิดการชำระเงิน: L/C,T/T,D/P,Paypal,Money Gram,Western Union
Incoterm: FOB,CFR,FCA,CPT
สั่งขั้นต่ำ: 1 Bag/Bags
เวลาจัดส่ง: 90 วัน

ติดต่อตอนนี้ หยิบใส่ตะกร้า

ดาวน์โหลด:

ข้อมูลพื้นฐาน

    หมายเลขรุ่น: ZT-008

    เงื่อนไข: ใหม่

    ที่กำหนดเอง: ที่กำหนดเอง

    ใบสมัคร: อุตสาหกรรม, เครื่องประดับ

    ชนิด: สายเชื่อมท่อความถี่สูง

    Product Name: Tube Roll Forming Machine

    Work Speed: 0-90m/min

    Work Space: 60*7 M

    High Frequency: 300kw

Additional Info

    บรรจุภัณฑ์: บรรจุ NUDE

    ผลผลิต: 0-90M/MIN

    แบรนด์: ZHONGTUO

    การเดินทาง: Ocean,Land

    สมุฏฐาน: จีน

    ใบรับรอง: CE ISO SGS

    HS Code: 845522

    ท่าเรือ: TIANJIN,QINGDAO,SHANGHAI

คำอธิบายผลิตภัณฑ์

เครื่องเชื่อมท่อความถี่สูง


ใช้เทคโนโลยีชั้นสูงในการทำท่อ, ระบบ PLC contorl, statble ทำงานและใช้งานง่ายและบำรุงรักษา เกี่ยวกับการก่อสร้างและความแม่นยำในการลดระดับความก้าวหน้าในสาขานี้ จากการให้อาหารเพื่อตัดเป็นผลิตภัณฑ์ความเร็วในการทำงานของเครื่องสามารถปรับเปลี่ยนได้ตามขนาดของท่อ


เครื่องหนึ่งสามารถทำท่อกลม, ท่อสี่เหลี่ยมและท่อรูปสี่เหลี่ยมผืนผ้าเราจะตรงกับชนิดของเครื่องที่ถูกต้องตามขนาดท่อและความหนาของวัสดุ

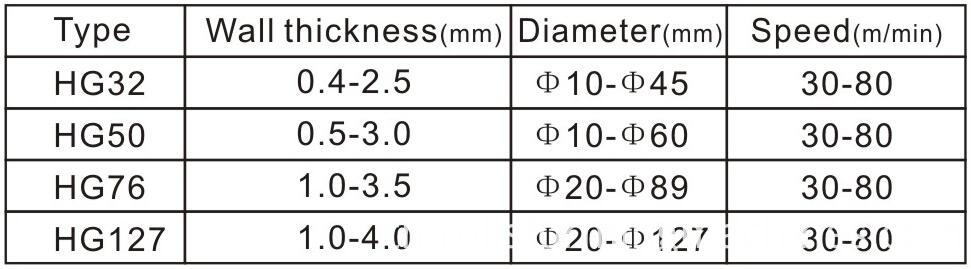

นี่คือประเภทหลักสำหรับเครื่องทำท่อ:

pipe making machine types


สายการผลิตทั้งหมดรวมถึงเครื่องเชื่อมแบบ uncoiler, shear and butt welder, accumulator แนวตั้ง, หน่วยขึ้นรูป, ระบบเชื่อมความถี่สูง, เครื่องวัดขนาด, ระบบตัดและตารางผลิตภัณฑ์ที่มีประสิทธิภาพ

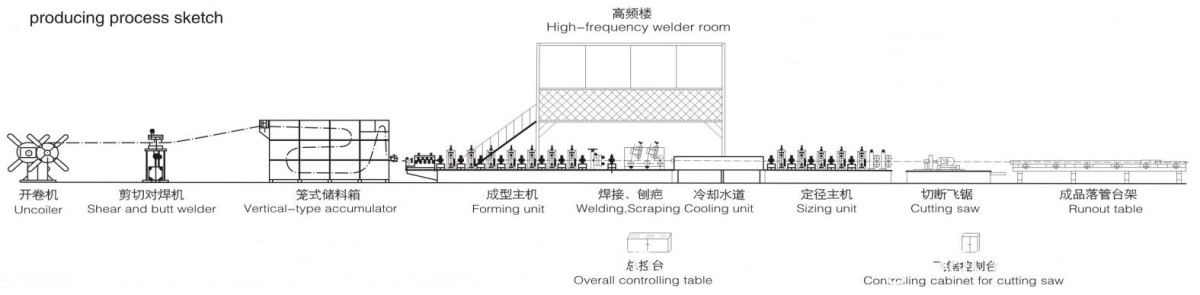

ภาพการไหลของผลิตภัณฑ์สามารถช่วยให้คุณทราบว่าเครื่องทำงาน:

product flow

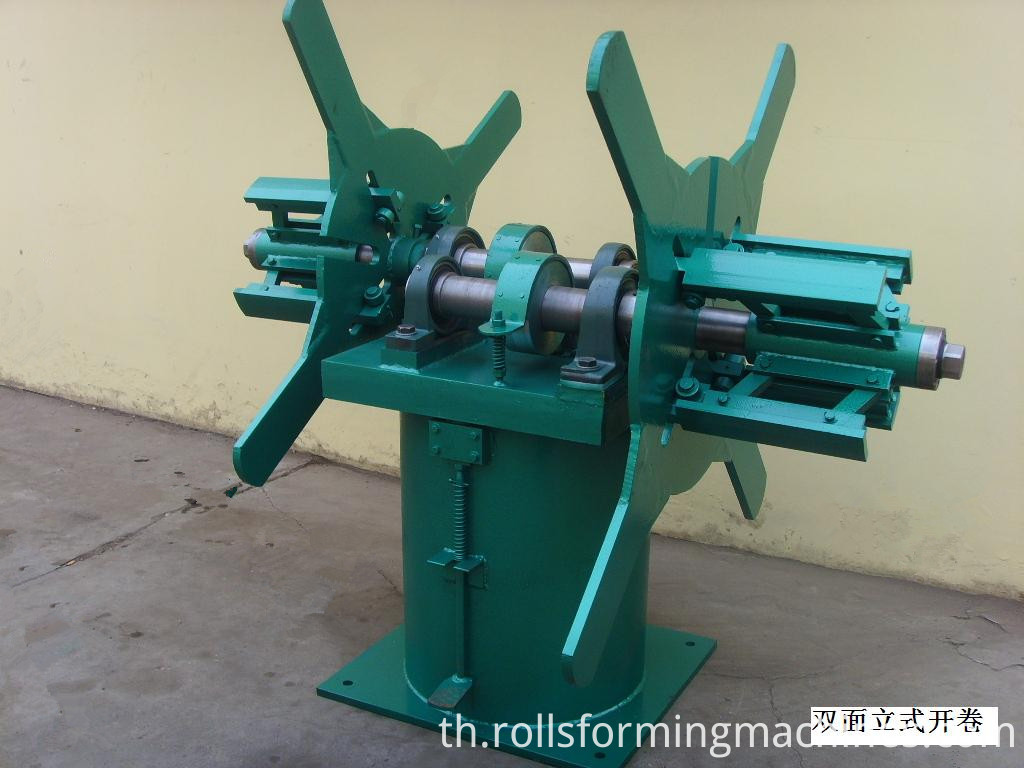

เราจะจัดหา หัวเทียนคู่ กับเครื่องผลิตท่อทำให้หัวเทิ้นคู่สามารถเปลี่ยนขดลวดได้อย่างรวดเร็วเพื่อให้สามารถทำงานร่วมกับความเร็วในการทำงานสูง แต่ละหัวสามารถบรรจุขดลวดได้ 1.5-2 ตัน ต่อไปนี้เป็นภาพที่ยกเลิกการตรวจสอบโปรดตรวจสอบ:

decoiler for tube roll forming machine


สำหรับการ จัดเก็บวัสดุ เรามีสองประเภทเครื่องสำหรับเลือก:

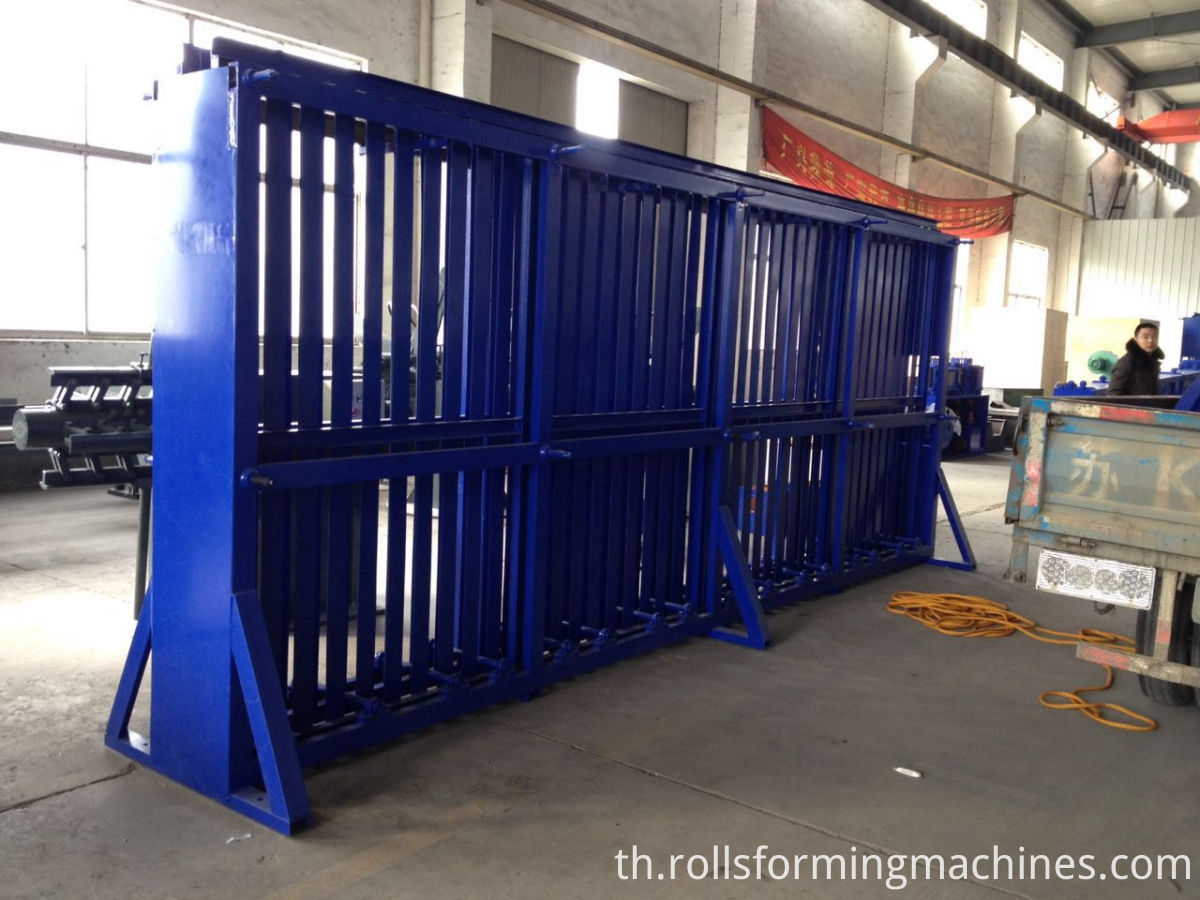

เครื่องแรกคือเครื่อง สะสมแบบแนวตั้ง โดยมีฟังก์ชั่นในการจัดเก็บวัสดุที่เพียงพอทำให้เครื่องทำงานได้เมื่อทำการตัดและเชื่อมวัสดุ

1. การก่อสร้าง: แผ่นเหล็กเชื่อม, พร้อมตัวป้อนอัตโนมัติและชุดดึงวัตถุดิบ

2. ปรับวิธีการ: ด้วยมือ

3 ความจุ: 150-300m,

4. ความยาว: 5.5 * 2.8 เมตร

material storage for tube roll forming machine

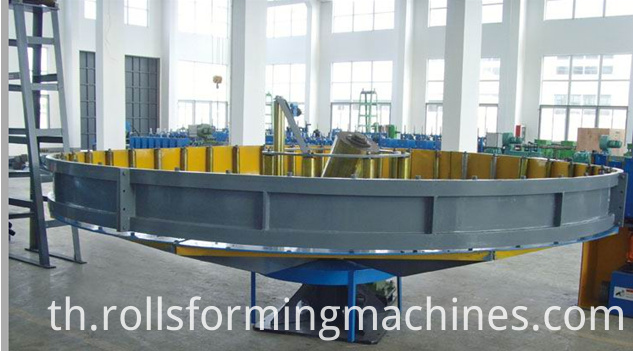

ประเภทที่สองคือการ สะสมในแนวนอน ฟังก์ชันหลักคือการจัดเก็บเหล็กเส้นจำนวนหนึ่งเพื่อจัดหาเครื่องหลักก่อนที่จะทำการเชื่อมหัวและปลายเพื่อให้แน่ใจว่าเครื่องผลิตเครื่องอย่างต่อเนื่องโดยไม่หยุดชะงัก

1. เส้นผ่าศูนย์กลางสะสม: 5 เมตร

2. ความกว้างของขดลวด: 240 * 530 มม. (เข้ากับขนาดท่อ)

3. ความหนาของขดลวด 1.5-4mm (อ้างอิงจากขนาดท่อ)

ความเร็วในการป้อน: 120-200m

รูปแบบโครงสร้าง: ขาตั้งถอยหลัง, โครงสร้างการให้อาหารแบบหยิก (มอเตอร์ปรับความเร็วรอบ 22kw) ตัวเก็บประจุหลัก (มอเตอร์ปรับความเร็วรอบ 30kw)

material storage

ฟังก์ชั่นของหน่วยทั้งสองประเภทมีความเหมือนกันตามการผลิตเครื่องที่ลูกค้าสามารถเลือกได้ตามต้องการ เครื่องแรกสามารถประหยัดค่าใช้จ่ายได้มากเมื่อเทียบกับประเภทที่สอง แต่ความยาวของเก็บวัสดุน้อยกว่าชุดที่สอง ประเภทที่สองสามารถทำงานได้ดีขึ้นและปกป้องพื้นผิววัสดุโดยไม่มีความเสียหายและมีความยาวมากขึ้น

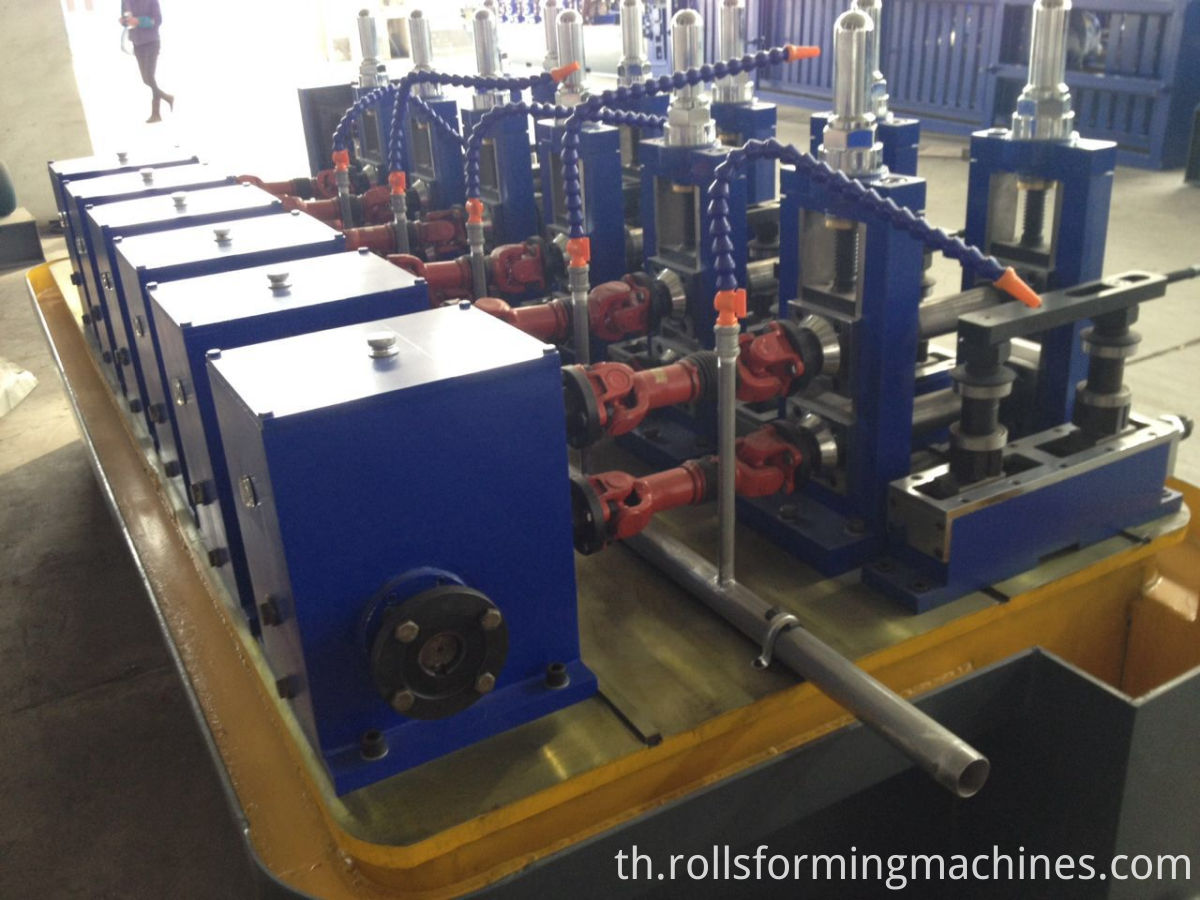

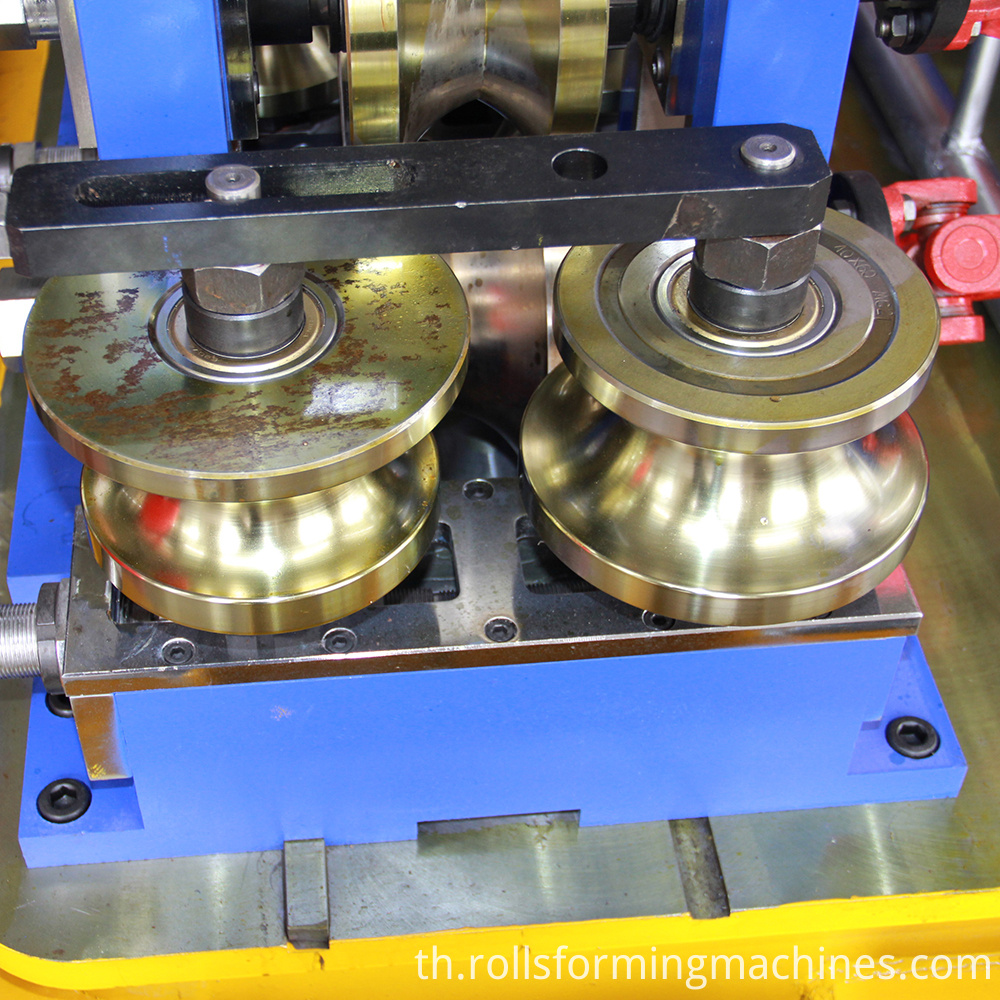

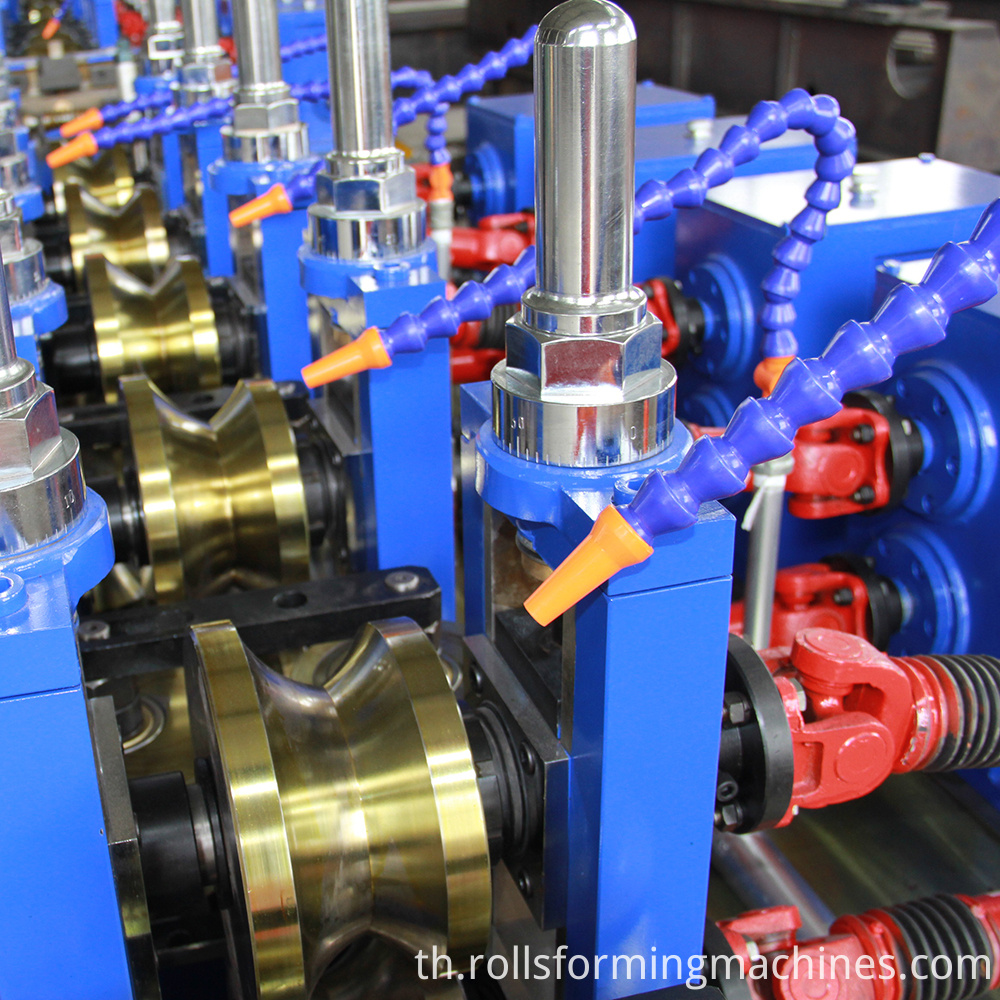

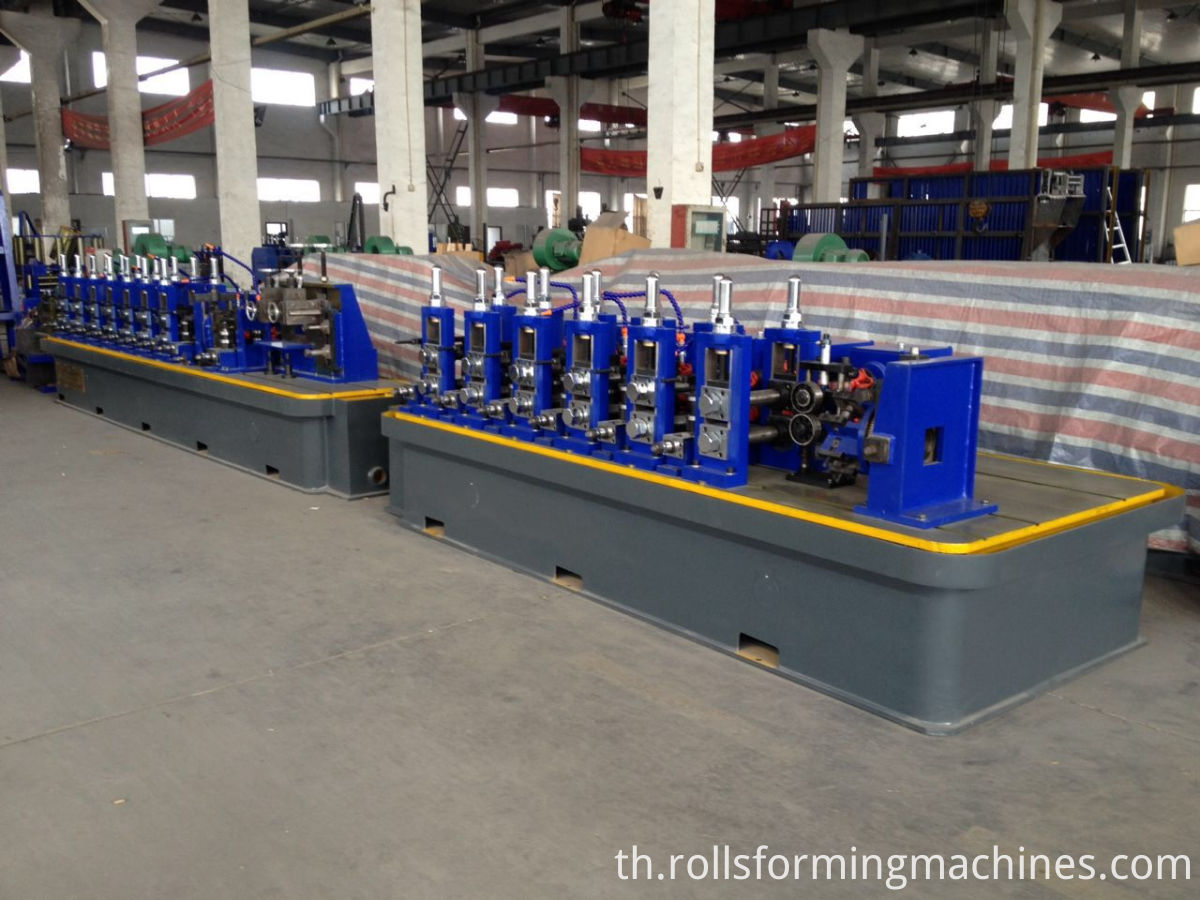

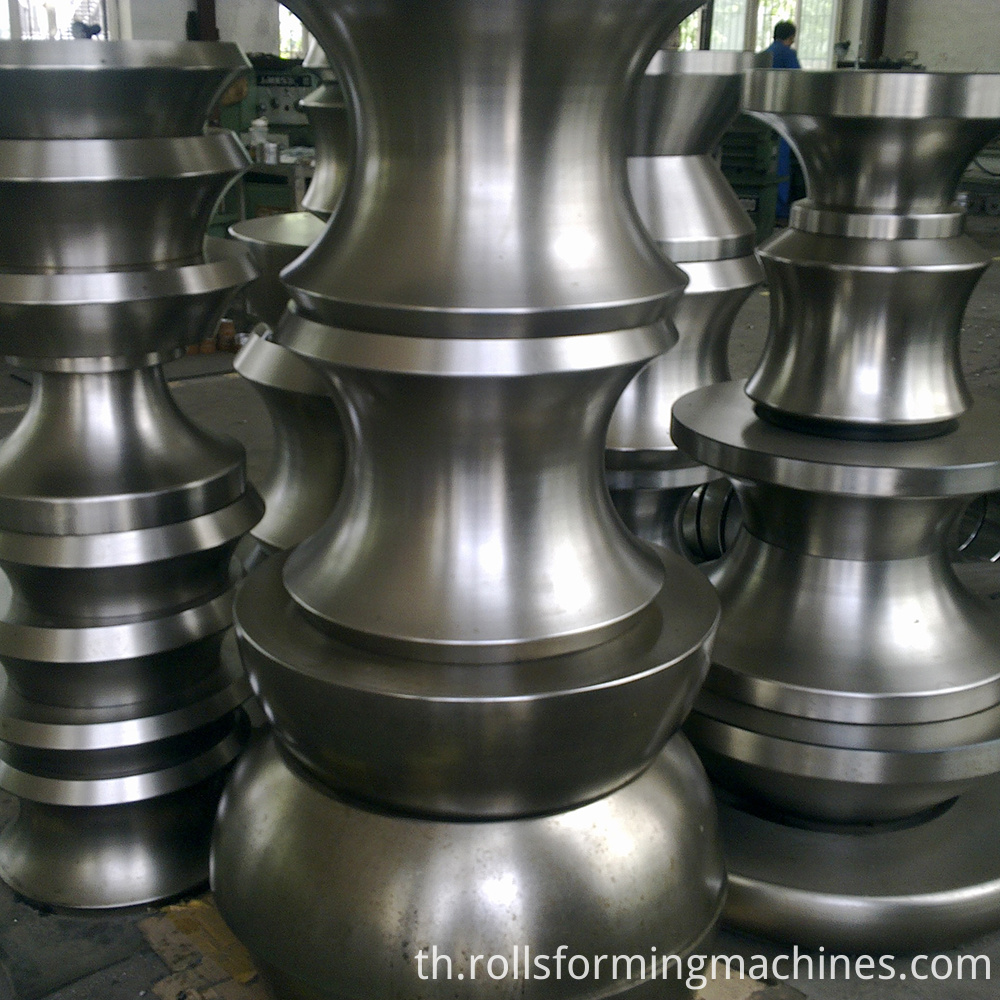

วัสดุของเพลาคือ 40Cr และวัสดุ Roller คือ Cr12 สำหรับทั้ง หน่วยขึ้นรูปและการปรับขนาด uni t จำนวนของเพลาขึ้นอยู่กับขนาดท่อหรือประเภทของเครื่องจักร

tube roll forming machine


tube roll forming machine

tube roll forming machine

tube roll forming machine

tube roll forming machine

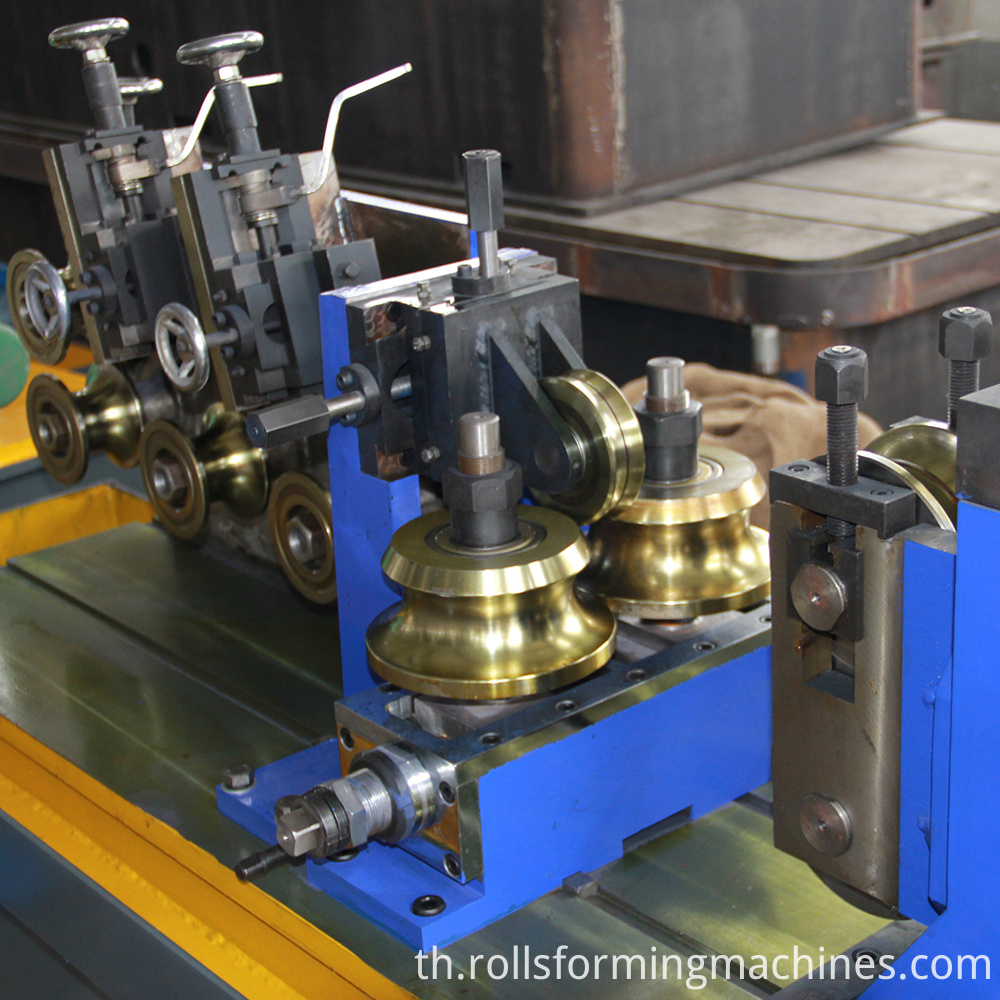

อย่างที่เรารู้ไม่ว่ารูปร่างของท่อจะเป็นอย่างไรขั้นตอนแรกก็คือทำให้เป็นทรงกลมนั่นคือสิ่งที่หน่วยก่อตัวขึ้นทำ

เครื่องปรับขนาดด้วยแม่พิมพ์จะทำให้รูปร่างของสิ่งที่เราต้องการเช่นรูปร่างกลมท่อสี่เหลี่ยมและท่อรูปสี่เหลี่ยมผืนผ้า ทั้งหน่วยขึ้นรูปและหน่วยปรับขนาดจะประกอบด้วยหัวตุรกีมันสามารถนำทางและยืดท่อได้ดียิ่งขึ้นไปยังชุดถัดไป


ระหว่างหน่วยขึ้นรูปและหน่วยปรับขนาดเราจะใส่ ระบบเชื่อมความถี่สูง มันทำในเมือง Baoding,

ของแข็ง รัฐ ความถี่สูงช่างเชื่อม, ตู้ Rectifier, อินเวอร์เตอร์ตู้, หม้อแปลง, worktop, ลมและระบบระบายความร้อนน้ำ



สำหรับ ระบบส่งกำลัง หน่วยนำมาใช้เครื่องขึ้นรูปและระบบขับเคลื่อนไดรฟ์ขนาดมอเตอร์หลักผ่านลดเกียร์กล่องเกียร์เพลาขับสากลลากลูกกลิ้งแนวนอนม้วนแนวตั้งสำหรับลูกกลิ้งที่ไม่ขับเคลื่อน

pipe making machine

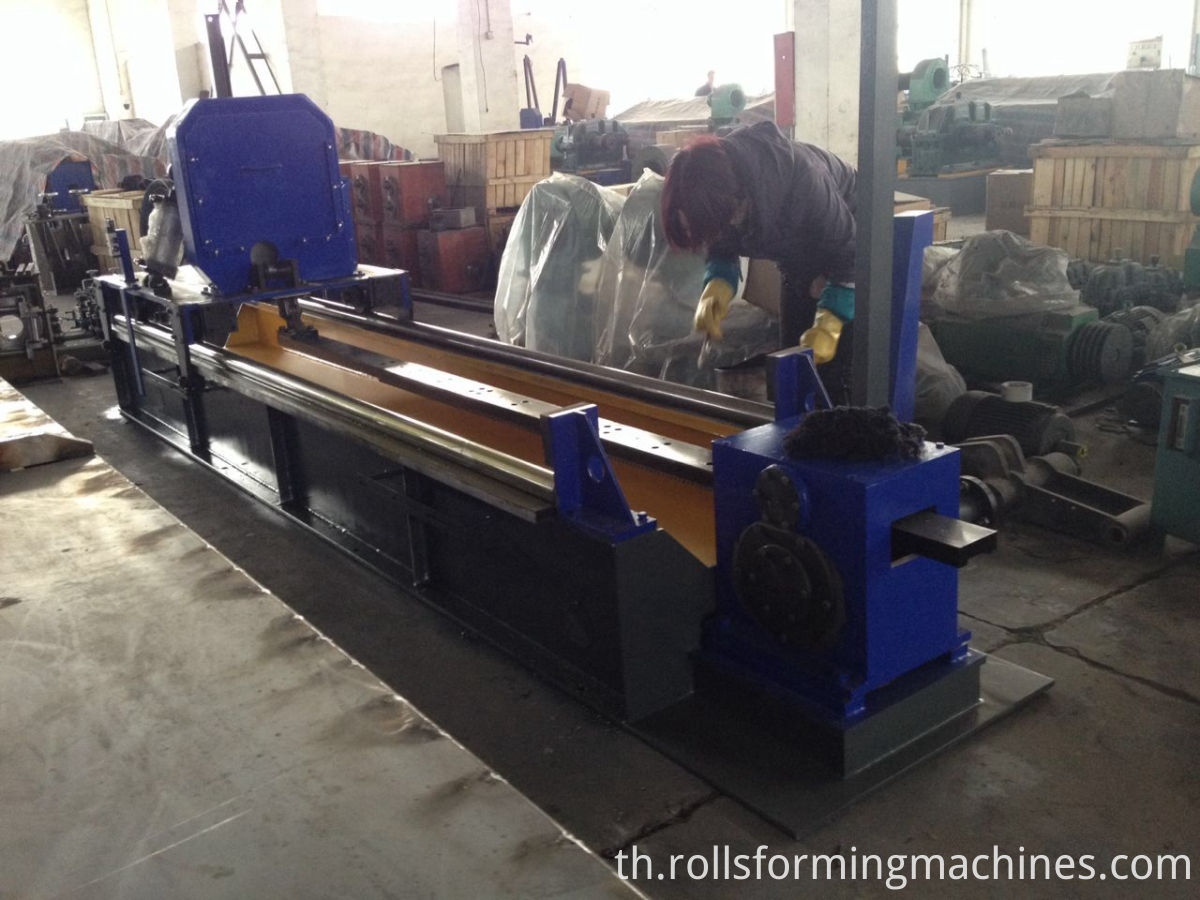

ระบบตัด เป็นเครื่องคอมพิวเตอร์ที่ควบคุมการบินเห็นตัดมันสามารถจับคู่กับความเร็วในการผลิตเครื่อง การติดตามการตัดทำให้ปลอดภัยยิ่งขึ้น

pipe making machine

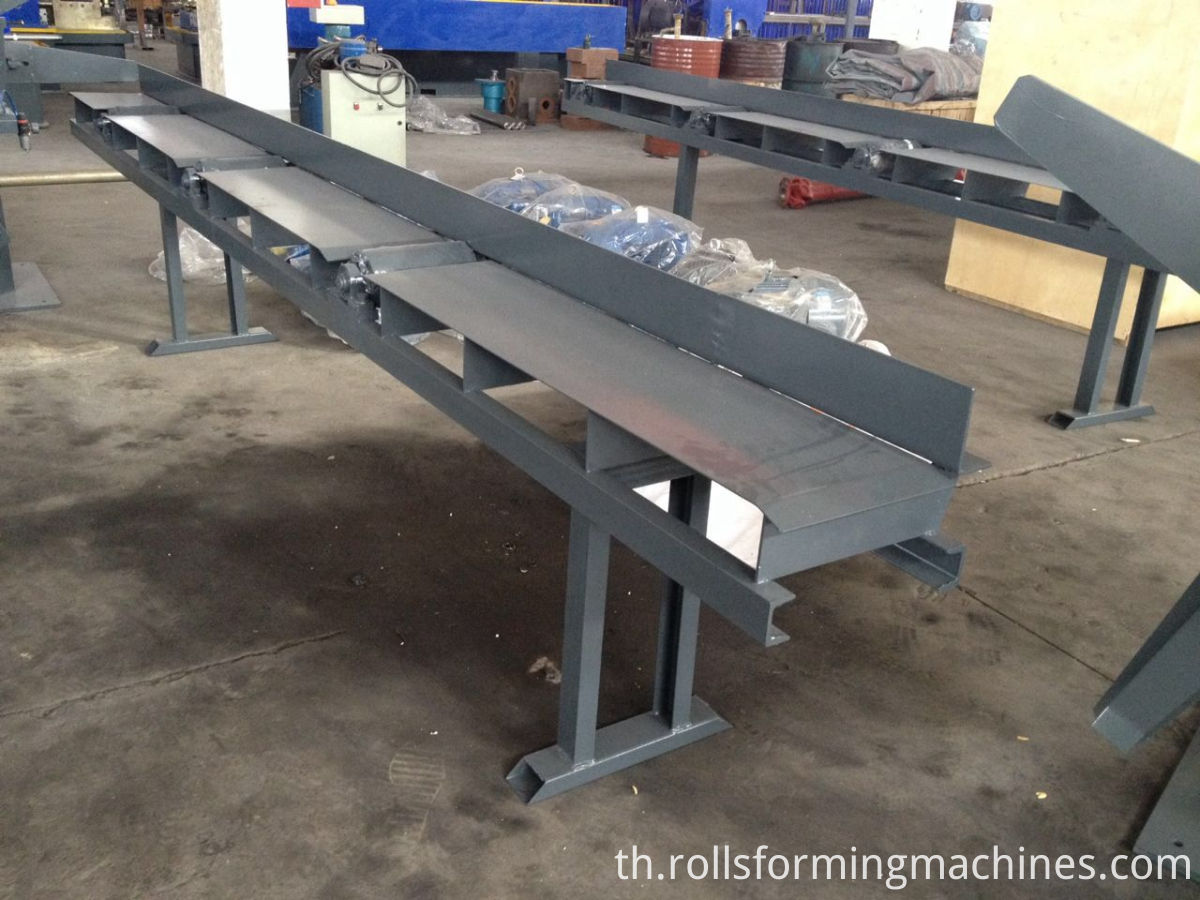

เรา มีโต๊ะที่ ยาวนานถึง 9 เมตรเพื่อรวบรวมผลิตภัณฑ์

table

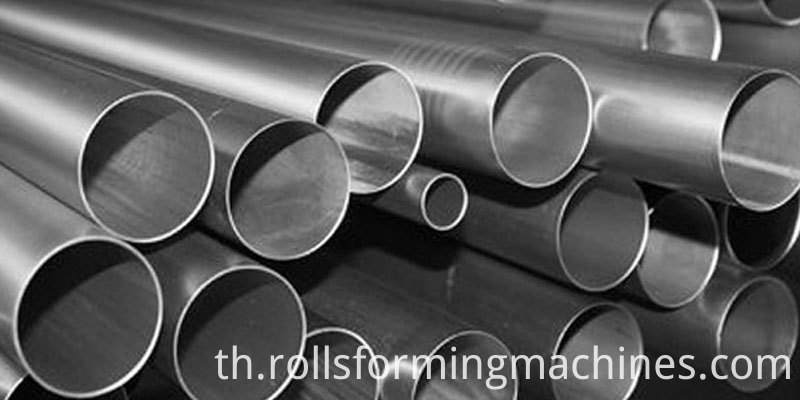

นี่คือผลิตภัณฑ์ท่อที่ทำโดยเครื่องของเรา:

pipe


โปรดติดต่อฉันหากคุณสนใจในเครื่องทำท่อ

zhongtuo machine

ประเภทผลิตภัณฑ์ : เครื่องขึ้นรูปท่อเหล็กขึ้นรูป
