Zhongtuo Roll Forming Machinery Co., ltd

PRODUCT CATEGORIES

ส่งคำถาม

ข้อความของคุณต้องอยู่ระหว่าง 20-8000 ตัว
ตัดใหม่ และใช้กับความยาวของบรรทัด
ตัดใหม่ และใช้กับความยาวของบรรทัด
ตัดใหม่ และใช้กับความยาวของบรรทัด
ตัดใหม่ และใช้กับความยาวของบรรทัด
ตัดใหม่ และใช้กับความยาวของบรรทัด

ตัดใหม่ และใช้กับความยาวของบรรทัด

ราคาต่อหน่วย: USD 20000 - 50000 / Set/Sets
ชนิดการชำระเงิน: T/T,L/C,D/A,D/P
Incoterm: FOB
สั่งขั้นต่ำ: 1 Set/Sets
เวลาจัดส่ง: 45 วัน

ติดต่อตอนนี้ หยิบใส่ตะกร้า

Additional Info

    บรรจุภัณฑ์: บันทึกเปลือย

    ผลผลิต: 30 set

    แบรนด์: Zhongtuo

    การเดินทาง: Ocean,Land,Air

    สมุฏฐาน: ประเทศจีน

    ความสามารถในการจัดหา: 30 sets/month

    ใบรับรอง: CE, ISO, SGS

คำอธิบายผลิตภัณฑ์

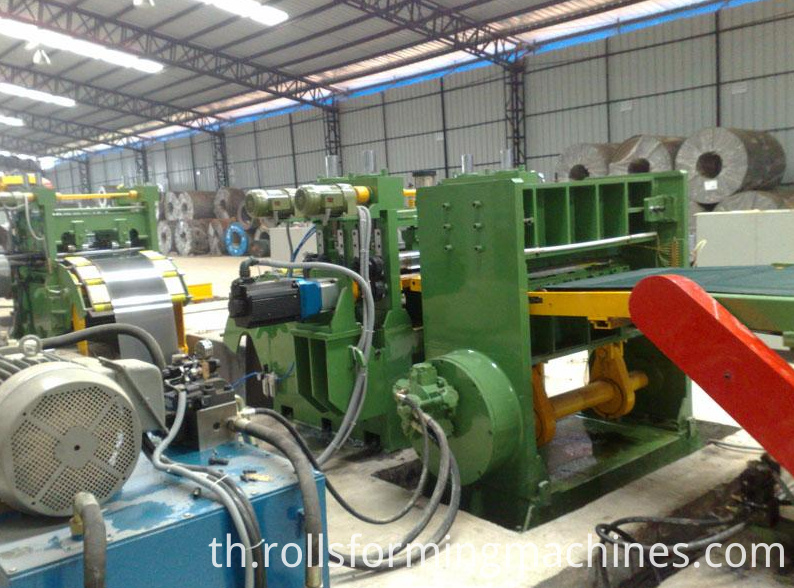

ตัดความยาวบรรทัดใหม่

แนะนำสั้น ๆ:

สำหรับตัดให้ความยาวของ สายการผลิตประกอบด้วย โดยองค์ประกอบต่อไปนี้: การโหลดรถ Decoiler, Precise ยืด และปรับระดับเครื่อง กลางสะพาน ส่วนเบี่ยงเบน แก้ไขอุปกรณ์ Servo คงขนาดเครื่อง สูงความเร็วตัดระบบ ระบบม้วนให้อาหาร stocker อัตโนมัติ Runout ตารางและแพคเกจระบบ ระบบไฮโดรลิค อุปกรณ์ลม ระบบควบคุม PLC

A:พารามิเตอร์พื้นฐานของเครื่อง:

ความหนาวัสดุ: 0.30 มม.-2.50

Coil ความกว้าง: 500 - 1600 มม.

เส้นผ่าศูนย์กลางภายในของขดลวด: φ 450-650 มม.

น้ำหนักม้วนสูงสุด: 15 ตัน

ยอมรับ: ± 0.5 มม.ภายในยาว 2000 มม. เส้นทแยงมุม± 0.5 มม.ภายใน 2000 มม.

ตัดความยาว: 400-4000 มม.

ความสูงทำงานผลิต: 1150 มม.

ทำงานเร็ว มีหลุมเก็บ: 60 เมตร/นาที

หมายเหตุ: สายการผลิตที่ใช้ทิศทาง (ในด้านปฏิบัติ) จากซ้ายไปขวา (ยาวเต็มคณะไม่มากกว่า 23 เมตร) และหลุมเก็บขนาด: 5 เมตรกว้าง lengthx2 เมตร x ลึก 4 เมตร

cut to length S

B:องค์ประกอบพื้นฐานของเครื่องตัดให้ยาว




C . แนะนำโดยย่อขององค์ประกอบบางอย่าง

โหลดรถ 15 ตัน

โครงสร้าง

ส่วนใหญ่อุปกรณ์จะประกอบด้วยจานรถ บล็อกรูปทรงกระบอก และถัง และเดินระบบ เมื่อทำงาน แผ่นบนกระบอกที่ด้านบนของล้อ unwinding ถังน้ำมัน แผ่นจนถึงด้านบนของการ uncoiled แกน ศูนย์เริ่มเดินมอเตอร์ Decoiler ศูนย์ตำแหน่ง uncoiled จะเหล็กม้วนปรับความตึง รถไปพร้อมติดตามกลับ

2 . พารามิเตอร์ :

(1) กว้างม้วน:1600 มม.

(2) น้ำหนักม้วน: 15T

กระบอกสูบในจังหวะลูกสูบเส้นผ่าศูนย์กลาง 160 มม. (3) โรคหลอดเลือดสมองมม.

(4) มอเตอร์เดิน: 3 KW - ถ้าพวกเขามีอำนาจมากขึ้นหรือไม่

(5) ผู้ผลิตมอเตอร์เราเปลี่ยนน้ำเชื้อ แต่ราคาจะสูงกว่า
(6) ลด: 15 ตัน

cut to length machine

3. ยืด และปรับระดับเครื่อง

โรงเรียนแบนเครื่องเกียร์กล่องร่วมสากลขับรถและความคิดริเริ่ม แผ่นส่งลงทะเบียนแบน และกลางหลังทิศทางบวก และลบของแมพซ้ำจนถึงวัตถุประสงค์ของการปรับระดับ ส่วนใหญ่ประกอบด้วยส่วนเฟรมเครื่อง ทำงานม้วนส่วน ส่วนหนึ่งยก และส่วนส่ง เฟรม adopts รอยแผ่นเหล็กกล่องชนิดโครงสร้าง การทำงานสะสมส่วน ส่วนหนึ่งยกและส่วนเฟรมจะ organically รวม รูปร่างเป็นนวนิยาย โครงสร้างเหมาะสม และการติดตั้งและบำรุงรักษาได้สะดวก งานม้วนสำหรับด้านหน้าของลูกกลิ้ง ส่วนย่อยของไดรฟ์ร่วมสากล ด้านบน และล่างแผ่นวัสดุแตกต่างกัน ใช้งานเพื่อให้บรรลุระดับโรงเรียนที่เหมาะสม ของบทบาทการเคลื่อนไหวจะเพิ่มแถวของงานม้วน ระยะห่างระหว่างการปรับปรุงและมือล้อเฟืองตัวหนอนเหล็กสร้างลวดสามารถเคลื่อนย้ายท่อนไม้เพื่อให้บรรลุเป้าหมายของการยกแถวด้านบนของลูกกลิ้ง ขับ ด้วยมอเตอร์ ลดการ

1 . พารามิเตอร์หลัก

(1) ปรับระดับความหนาของวัสดุ: 0.30 2.50 mm

(2) ความกว้าง: 1600 มม.

(3) ปรับระดับความถี่ปานกลาง 40Cr เพลา: φ110mm ชุบ 50-58 องศา

(4) มอเตอร์หลัก: 11KW - น้ำเชื้อ

(5) ลด: 155 ชนิดหนอนเฟืองGuomang แบรนด์นี้?

กลางสะพาน

อุปกรณ์เป็นอุปกรณ์เสริมของสายการผลิต ซึ่งส่วนใหญ่ประกอบด้วยสะพานอีกรายการ วงเล็บซ้าย และความ บทบาทของมันคือ จานจากแรกใส่ในหลุม สะพานขึ้นจานเป็นแบบแรกเครื่อง ยกสะพานจะถูกควบคุม โดยทรงกระบอก

อุปกรณ์พวง

1โครงสร้าง

อุปกรณ์เป็นอุปกรณ์เสริมของสายการผลิต ซึ่งส่วนใหญ่ประกอบด้วยลูกกลิ้งเปลี่ยนสาม กรอบซ้าย และขวา ลูกกลิ้งที่แนะนำ และฐาน ไม่มีแผ่นเหล็ก และดึงออกจากหลุมจะไม่ดัดแมพฟังก์ชัน การติดตั้งทางด้านซ้ายและด้านขวาด้านในของกรอบเครื่องของสองคู่ของม้วนคู่มือ สาเหตุ ด้วยมือล้อ แกนสกรูเพื่อย้ายแนว ได้ตำแหน่งทำงานของแผ่น

2. พารามิเตอร์หลักs:

ความกว้าง Guiding (1):1600 มม.

(2) ลูกกลิ้งเส้นผ่าศูนย์กลาง:φ70mm

side guid roller

3. เครื่องม้วน servo ขนาด

โครงสร้าง

การใช้งาน: ส่วนใหญ่ใช้เครื่องนี้สำหรับการตั้งค่าขนาด ส่วนนี้ส่วนใหญ่ประกอบ ด้วยองค์ประกอบต่อไปนี้: ลากแกน และแกนถาวร เฟรม ฐาน ส่วนเกียร์ เซอร์โวมอเตอร์ และพิเศษเฟือง

พารามิเตอร์หลัก

(1) เส้นผ่าศูนย์กลางของลูกกลิ้งถาวร = 120 มม.

(2) เมือง = 50mm: 55% ความถี่ 40Cr การชุบการชุบผิวแข็งโครเมียมและเพลายางโพลียูรี

(2) ลูกกลิ้งคงยาว: 1700mm

(3) เซอร์โวมอเตอร์: 7.5kw ไซโบ้มณฑลซานตง
(4) ลดลด: Servo

second leveling system

ตัดระบบ (เครื่องตัดความเร็วสูง)

โครงสร้าง

ส่วนใหญ่ โดยซ้าย และวงเล็บขวา เชื่อมต่อกับร็อด ป้อมปืนด้านบน และล่าง โต๊ะทำงาน มอเตอร์ไดรฟ์ และส่วนอื่น ๆ ขององค์ประกอบ นอกจากนี้ยังได้ผู้ใช้ยังสามารถตามความต้องการของผู้ใช้

พารามิเตอร์หลัก:

(1)แรงเฉือนสูงสุดหนา: 3 มม.

(2) ความกว้างสูงสุด: 1600 มม.

(3) มอเตอร์: 7.5KW Shangdong ไซโบ้

(4) วัสดุใบมีด: 9CrSi ม้วน servo ให้อาหารระบบการ

cut to length 65

อีซ้อน machin โดยอัตโนมัติ

1. โครงสร้าง

สำหรับระบบเครื่อง blanking ได้ส่วนใหญ่ใช้สำหรับทำแผ่นงานเรียบร้อย และสะอาดทำ โดยเฟรม transverse, baffle แนวตั้ง สำหรับความยาวที่แตกต่างกันของแผ่นพอดี จะปรับปรุงช่วงภายใน 500-3000 มม. แผ่น baffle ยังสามารถปรับได้ตามความกว้างของขดลวด เครื่องซ้อน adopts กระบอกปรับ เครื่อง palletizing ส่วนใหญ่ประกอบด้วยมอเตอร์และลูกกลิ้งทรงกระบอก palletizing เดิน หน้าที่อยู่ในเพียบซ้อนแผ่นเปล่า มอเตอร์เริ่มจะซ้อนแผ่นเรียบร้อยส่ง blanking ขั้นบันทึกระยะ อุปกรณ์กับแบบวัสดุ

ประเภทผลิตภัณฑ์ : ตัดสาย/ตัดสายความยาว
