อัตโนมัติเครื่องตัดให้ยาว

    ราคาต่อหน่วย: USD 150000 - 80000 / Bag/Bags
    ชนิดการชำระเงิน: L/C,T/T,D/P,Western Union,D/A
    Incoterm: FOB
    สั่งขั้นต่ำ: 1 Bag/Bags
    เวลาจัดส่ง: 60 วัน
Additional Info

บรรจุภัณฑ์: บรรจุเปลือย

ผลผลิต: 60m/min

แบรนด์: Zhongtuo

การเดินทาง: Ocean,Land

สมุฏฐาน: จีน

ความสามารถในการจัดหา: 30 sets/month

ใบรับรอง: CE, ISO, SGS

คำอธิบายผลิตภัณฑ์

ตัดให้ความยาวสาย CTL เครื่องสำหรับ (0.8 ~ 3.5) × 400 มม.

อัตโนมัติเครื่องตัดให้ยาวสามารถประมวลผลความหนาจาก 0.8 3.5 มม.โดยไม่ต้องติดต่อบุคคลใด ๆ
1. พารามิเตอร์ทางเทคนิค:
ขดลวดความหนา: 0.8 ~ 3.5 มม.
ม้วนความกว้าง: 100 ~ 400 มม.
วัสดุของขดลวด: Q195, Q235A, Q345, S355 เหล็กขดลวด HR หรือแรงดึงสูงถึง 590 N/mm2, CR
ขด ID:φ500-610 มม.
Coil OD: ≤φ1400mm
ม้วนน้ำหนัก: ≤3T
ปรับระดับลูกกลิ้ง: φ100mm
วัสดุของปรับระดับลูกกลิ้ง: 40Cr ความแข็งของผิว: ° HRC55-58
สายความเร็ว: 40 เมตร/นาที ความยาววัด โดย encoder หยุด shear.10-12 ชิ้น/นาทีสำหรับความยาว 2 เมตร
ความอดทน: +/-0.5mm/m ความยาว, +/-1 มม.ความยาวเส้นทแยงมุม +/-1.5mm/m2 ในระดับความเรียบ


2. เทคนิคการไหล:

ม้วน uncoiler จากสักหลาด car→single โหลดขดลวดกับขดลวดหัว guide→pinch feeder→transmission table→ ข้าง guide→ ฟีดเดอร์ →encode ยาว fixing→shear →stacker

3. คำอธิบายของแต่ละอุปกรณ์:
รถ 3.1.Coil-loading
1) โครงสร้าง: สี่ล้อ ทำ โดยเชื่อมตัวถังของรถ
2) รถที่เดินถูกขับเคลื่อนโดย: 1.5 กิโลวัตต์มอเตอร์ล้อ pin cycloid
3) การเคลื่อนไหวขึ้น-ลงรถ โดยถัง Φ100 × 500 มม.
4) เดินเร็ว: 8 เมตร/นาที ระยะทางสูงสุด 4000 mm
5) รับน้ำหนักสูงสุด: 3000kgs
Cut to length

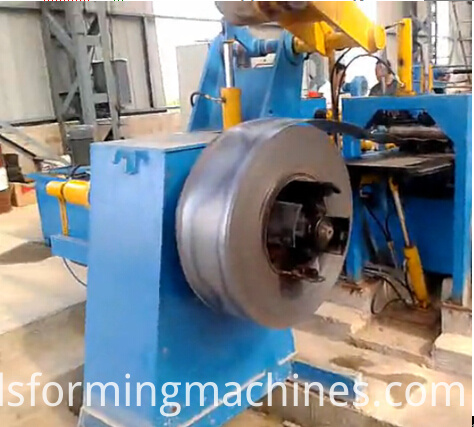

3.2.Single จากสักหลาด Decoiler กับหัวม้วนคู่มือ
โครงสร้าง uncoiler: เชื่อมประกอบฐาน รถเดี่ยวจากสักหลาดไฮดรอลิกขยาย โดยเชื่อมต่อก้าน
กลอง uncoiling: Φ508 × 450 มม. ขยายช่วง: Φ500 ~ Φ610mm
ถังสำหรับการขยาย: Φ100 × 100 มม.
ลักษณะเบรค: เบรคควบคุมแรงดันลม
ม้วนความกว้างสูงสุด: 400 มม.
Coil OD สูงสุด: 1400 มม.
น้ำหนักสูงสุด: 3, 000kgs
มีการติดตั้งขดลวดหัวคู่มือ uncoiler
การกดลงของขดลวดหัวแขนโดยไฮดร Φ75 x 300 มม.

ล้อลากสำหรับเปิดหัวม้วน: Φ150 x 150 มม. ขับเคลื่อน ด้วย 2.2KW cycloid มอเตอร์

CTL


ป้อนไฮดรอลิกหยิก 3.3 กับแผ่น shoveling

หยิกที่ป้อน: ประกอบด้วยลูกกลิ้งที่นั่ง ยืน ฐาน คู่อาหารหยิกลูกกลิ้ง การยกและกดลงกลไกสำหรับค่าลูกกลิ้ง มอเตอร์ขับเคลื่อน
เคลื่อนไหวขึ้น-ลงของลูกกลิ้งกดบน: โดย Φ70 x 150 มม.กระบอกไฮดรอลิก สองเครื่องคอมพิวเตอร์
มอเตอร์ขับเคลื่อน: มอเตอร์ cycloid 4KW Shoveling แผ่น: งานเชื่อมประกอบ ด้วยเหล็กแผ่น รูปลิ้นทั้งสองแผ่น (ใหญ่ที่จะย้ายดึง เล็ก เพื่อขยายสัญญา)
ถังสำหรับการเคลื่อนไหวขึ้น-ลงลิ้นใหญ่: Φ80 × 400 มม.
กระบอกไฮดรอลิกสำหรับลิ้นเล็กขยาย Φ63 × 400 mm -

3.4.Transmission ม้วนตาราง

ขนาด: 2000 มม.ความยาว x กว้าง 500 มม.
ประกอบด้วย 4 ชิ้น Φ100 x 600 ลูกกลิ้ง เหล็กแผ่น โซ่

คู่มือด้านข้าง 3.5
โครงสร้าง: ลูกกลิ้งแนวตั้งการจำกัดกำลังก้าวหน้าตำแหน่งของแถบในแนวเส้นกลาง
ลูกกลิ้งแนวตั้ง: สองคู่ Φ80 × 110 มม. 40Cr ชุบความถี่สูง
การปรับลูกกลิ้งแนวตั้ง โดยนำสกรูกับช่วงการปรับ: 100-400 มม.
Side guide
เครื่อง 3.6.Leveling
ส่วนประกอบที่ 1) ของก้านโยก ก้านของไดรฟ์ และ encoder เพื่อแก้ไขความยาว
2) ไดรฟ์ประกอบด้วยฐาน ZQ500 เร็ว แบบพกพา 37KW DC มอเตอร์ ควบคุมความเร็ว Eurotherm 590 DC ข้อต่อ เบรค เกียร์
3) ฟีดเดอร์ประกอบด้วยฐาน กรอบ ที่นั่งของลูกกลิ้ง และลูก กลิ้ง ลำแสง บล็อกเลื่อนเพลา ลูกกลิ้งปรับระดับ 15 (7 ไป 8 ลูกกลิ้ง) ลูกกลิ้งสำรองหนึ่งแถวสำหรับลงบนตามลำดับ และ ลง levelign ลูกกลิ้งกดลงอุปกรณ์โดยมอเตอร์ไฟฟ้า (ลดความเร็ว 2.2KW cycloid) กลไกการขึ้น-ลงสำหรับค่านมลูกกลิ้ง
4) ปรับระดับลูกกลิ้ง: Φ100 × 500 มม. 40Cr, HRC55-56 ผิวฮาร์ดโครมเคลือบ
สำรองข้อมูลลูกกลิ้ง: Φ100 × 150, 8 + 9pcs, 45 #steel, HB220-240
5) รหัส: LM02-610 C-1200F/min(Japan Rep)
CTL 3
รหัสนิวเมติกกระบอกสูบ: 100 มม.× 120 มม.
รหัสแก้ไขความยาวของลูกกลิ้ง: 40Cr, HRC52-54

Circumference:400mmx0.01(127.324)


3.7.Hydraulic ตัด

ประกอบด้วยกรอบ ราง บานเลื่อนมีด กลไกไฮดรอลิกตัดกัน
กระบอกไฮดรอลิกสำหรับเฉือน: Φ160 x 200 มม. พีซีหนึ่งเครื่อง
3.8.Stacker
ประกอบด้วยชั้นวางของโต๊ะและกลไกการเดิน ฯลฯ
ขับมอเตอร์: มอเตอร์ cycloid 3KW
ระบบ 3.9.Hydraulic
ประกอบด้วยสถานีไฮโดรลิค แผ่นวาล์ว ต่าง ๆ วาล์ว ท่อแรงดันสูง ท่อแข็ง ข้อต่อ ฯลฯ
ความกดอากาศ: 12Mpa
พลังงาน: 4.5 kw
น้ำมันปริมาตรของถังน้ำมัน: 450L
3.10 ระบบการควบคุมไฟฟ้า
รวมทั้งชุดของระบบการควบคุมไฟฟ้าตู้ควบคุมและแผงการทำงาน
รวมการติดตั้งไฟฟ้า: เกี่ยวกับ 60KW
