เครื่องตัดอัตโนมัติความแม่นยำสูงอัตโนมัติ
เครื่องตัดอัตโนมัติความแม่นยำสูงอัตโนมัติ
เครื่องตัดอัตโนมัติความแม่นยำสูงอัตโนมัติ
เครื่องตัดอัตโนมัติความแม่นยำสูงอัตโนมัติ

เครื่องตัดอัตโนมัติความแม่นยำสูงอัตโนมัติ

ชนิดการชำระเงิน: L/C,T/T,D/P,Western Union,D/A
Incoterm: FOB
สั่งขั้นต่ำ: 1 Bag/Bags
เวลาจัดส่ง: 60 วัน

ติดต่อตอนนี้ หยิบใส่ตะกร้า

Additional Info

    บรรจุภัณฑ์: บรรจุเปลือยเปล่า

    ผลผลิต: 60m/min

    แบรนด์: ZHONGTUO

    การเดินทาง: Ocean,Land

    สมุฏฐาน: ประเทศจีน

    ความสามารถในการจัดหา: 30 sets/month

    ใบรับรอง: CE, ISO, SGS

คำอธิบายผลิตภัณฑ์

เครื่องตัดอัตโนมัติความแม่นยำสูงสำหรับ (0.5 ~ 3.5) × 1600 มม

ข้อกำหนดทางเทคนิค

1. พารามิเตอร์ทางเทคนิคพื้นฐานของขดลวด
a): วัสดุของขดลวด: HR / CR คาร์บอน, แผ่นชุบสังกะสี, แผ่นเหล็กสีเป็นต้น
b) ความหนาของแผ่น: 0.5 ~ 3.5 มม
c) ความกว้างของแถบ: 300 ~ 1600mm
d) เส้นผ่านศูนย์กลางด้านในของขดลวด: Φ508mm
e) เส้นผ่าศูนย์กลางด้านนอกของขดลวด: Φ1800mm

f) สูงสุด น้ำหนักม้วน: 18000 กิโลกรัม

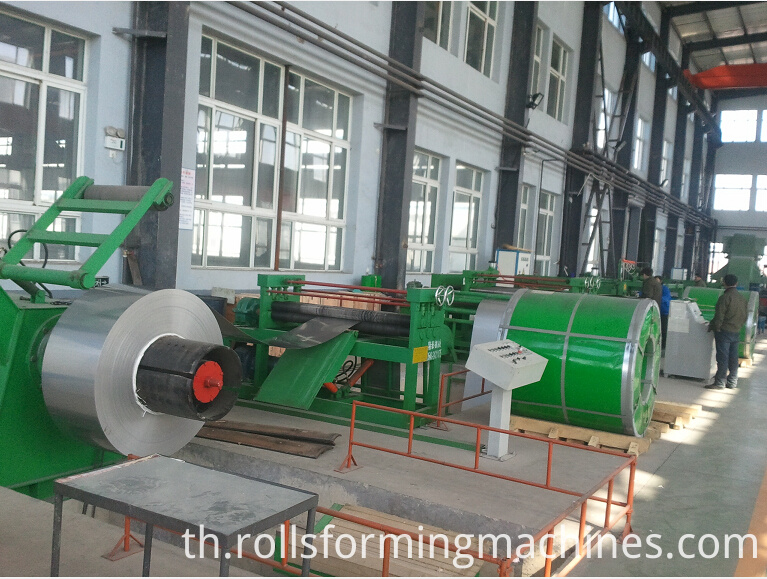

slitting line

2. กระบวนการทำงาน
การหล่อลื่นแบบเกลียว - การหล่อลื่นแบบโวลท์แมนเดอร์ - การให้อาหารและการพลิกคว่ำแบบขดลวด - การให้อาหารแบบหยิกสองล้อ / การปรับระดับสามลูกกลิ้ง - การตัดปลาย ---- การจัดแนวตรง ---- การตัดแผ่นดิสก์ - เศษซาก - รีเลย์สะสม - ตัวคั่นล่วงหน้า / แรงดึง - การเลิกรา - คอยล์ - การคายประจุ - การควบคุมด้วยระบบไฮดรอลิค - การควบคุมด้วยไฟฟ้า

3. ข้อกำหนดทางเทคนิคที่สำคัญของอุปกรณ์

3.1 รถบรรทุกคอยล์
โครงสร้าง 1): สี่ล้อตัวถังรถยนต์ที่ทำโดยการเชื่อม
2) การขับขี่: 2.2kw cycloid pin-wheel motor
3) การขับขี่แบบ Up-down: กระบอกไฮดรอลิกΦ180× 700mm
4) ระยะห่างในการเคลื่อนย้ายขึ้นลง: 700 มม
5) น้ำหนักบรรทุกสูงสุด: 18000 กิโลกรัม

3.2 ซีลแบบม้วนเดี่ยว:
1) สไตล์การทำงาน: การขยายตัวตามแนวแกนโดยการใช้กระบอกไฮดรอลิกสไลด์ลาด
2) Unrelating mandrel: Ф508× 1650mm สำหรับขดลวดอื่น ๆ ที่มีเส้นผ่าศูนย์กลางภายในใหญ่ให้ใส่แขนยางบนแกน
3) ช่วงขยาย: Ф460 - Ф510mm
4) กระบอกสูบไฮดรอลิกสำหรับการขยาย: Φ160× 100 มม
5) รูปแบบการเบรค: เบรคควบคุมด้วยแรงดันลม
6) ความกว้างของขดลวดที่ใช้: 300 ~ 1600mm
แม็กซ์ เส้นผ่าศูนย์กลางขดลวด: 1800 มม. น้ำหนักม้วนสูงสุด: 18000 กิโลกรัม

leveling and coil part


3.3 อุปกรณ์ให้อาหารและอุปกรณ์ตักแบบขดลวด
1) โครงสร้าง: เชื่อมประสานกับแผ่นเหล็ก, การเคลื่อนที่ขึ้นลงโดยกระบอกไฮดรอลิก
2) ชุดกระบอกไฮดรอลิกΦ80× 500 ม. 2 ชุด
3) ล้อฉุด: Φ250× 400 มม., ล้อยาง NBR
4) มอเตอร์ขับเคลื่อนสำหรับการลาก: ไซเคิลมอเตอร์ไซด์ 2.2kw
5) โครงสร้างตะกั่ว: ประกอบเชื่อมกับแผ่นเหล็กสองแผ่นรูปลิ้น (ใหญ่หนึ่งเพื่อเลื่อนขึ้นและลงเล็กน้อยหนึ่งเพื่อขยายและสัญญา)
6) กระบอกสูบไฮดรอลิกสำหรับการยกขึ้นของลิ้นใหญ่: Φ80× 400 มม
7) กระบอกไฮดรอลิกสำหรับการขยายลิ้นขนาดเล็กΦ63× 400mm

3.4 ตัวป้อนหยิกลูกกลิ้งแบบคู่, ตัวปรับระดับสามลูกกลิ้ง
1) การประกอบเชื่อมต่อกับแผ่นเหล็ก, การหยิกลูกกลิ้งสองครั้งที่ป้อนแถบขดลวด
2) ลูกกลิ้งป้อนกระดาษและลูกกลิ้งปรับระดับ: Φ160 x 1650mm
3) วัสดุป้อนลูกกลิ้งและลูกกลิ้งปรับระดับ: 40Cr, ชุบโครเมี่ยมแข็ง
4) ถังน้ำมันสำหรับการเคลื่อนย้ายลูกกลิ้งป้อนขึ้นลง: สองชิ้น, Φ80× 100 มม
5) การเลื่อนขึ้นลงของลูกกลิ้ง leveling: เกียร์หนอน, cycloid 2.2KW
6) กำลังให้อาหารและปรับระดับ: ตัวลด cycloid 15KW เชื่อมต่อกับข้อต่อสากล

3.5 อุปกรณ์ตัดท้าย
ในการตัดส่วนที่ม้วนซ้ำของม้วนแผ่นรีดร้อนให้ติดตั้งอุปกรณ์ตัดไฮดรอลิกหนึ่งตัวสำหรับแถบหนาและกว้าง 4 มม. สูงสุด 16600 มม.

3.6 การจัดแนวอุปกรณ์
1) โครงสร้าง: ลูกกลิ้งแนวตั้งเพื่อ จำกัด ตำแหน่งที่ก้าวหน้าของแถบในขณะที่ลูกกลิ้งแนวนอนเพื่อกดแถบ
2) ลูกกลิ้งแนวตั้ง: สามคู่Φ90× 125 มม., การดับด้วยความถี่สูง
3) ลูกกลิ้งกดแนวนอน: Φ100× 1700mm
4) กระบอกไฮดรอลิกสำหรับการเคลื่อนย้ายลูกกลิ้งกดขึ้น - ลง: Φ80× 100 มม
5) หากต้องการปรับลูกกลิ้งแนวตั้งด้านใดด้านหนึ่งโดยใช้สกรูสองตัวที่มีช่วงการปรับ: 300-1600 มม

3.7 เครื่องตัดแผ่นดิสก์
1) โครงสร้าง: แผ่นดิสก์ตัดวงกลมตัดแกนหมุนแน่นและแกนหมุนติดตั้งอยู่บนแท่นรองพื้น
2) แกนหมุนเพื่อติดตั้งเครื่องตัดแผ่นดิสก์: Φ220× 1650mm
3) วัสดุของแกนหมุน: 40Cr, การตีขึ้นรูปและการให้ความร้อนการชุบด้วยคลื่นความถี่ปานกลางการชุบแข็งโครเมี่ยมขัดเงาละเอียด
4) เครื่องตัดดิสก์: D330 × d220 × T15mm
5) วัสดุของเครื่องตัดแผ่นดิสก์: 6CrW2Si, ความแข็งหลังจากการชุบแข็ง HRC56 ~ 58 °
6) รูปแบบการขับขี่: มอเตอร์ไฟฟ้ากระแสตรง 45 กิโลวัตต์จับคู่กับชุดลดความเร็วเกียร์และข้อต่อสากล
7) การควบคุมมอเตอร์ DC: ตัวควบคุม Eurotherm 590
8) การกดแกนหมุนของเครื่องตัด: มอเตอร์ไซด์ cycloid ขนาด 2.2KW พร้อมกล่องเกียร์หนอน
9) การเปลี่ยนเครื่องตัดแผ่นดิสก์: แบบไฮโดรลิก (Φ63× 450 มม.) ที่ขับเคลื่อนด้วยหนึ่งขากรรไกรของแผ่นดิสก์ออกด้านนอกจนกระทั่งเครื่องตัดแผ่นดิสก์สามารถติดตั้งได้
10) ความเร็วตัด: ≤50ม. / นาที

11) ความสามารถในการตัด: 3.5 มม., สูงสุด 6slits, สูงสุด 30mpm; 2 มม. สูงสุด 12 วินาที 40mpm; 1 มม. สูงสุด 15 วินาที 50 มม.


3.8 เศษซากเศษซาก
1) โครงสร้าง: ตัวคลื่อนเศษซากสองชิ้นโดยที่ด้านใดด้านหนึ่งของเส้นตัด
2) รีลแต่ละ: Φ 450 × 350 มม
3) รีลแต่ละตัวขับเคลื่อนด้วยมอเตอร์ขนาด 3KW ที่มีความเร็วในการควบคุมการรับแรงเสียดทานโดยเวเฟอร์แบบเสียดสี
4) รูปแบบการทำเศษซาก: ขับเคลื่อนด้วยเศษกระดาษที่หดตัวจากนั้นสามารถนำเศษที่เหลือทิ้งลงได้
5) รูปแบบการเก็บเศษ: ไฮดรอลิกขับเคลื่อนล้อเลื่อนเพื่อมาและกลับ

3.9 Hole Accumulator
1) โครงสร้าง: หลุมที่มีผนังปูนซีเมนต์สองชิ้นส่วนของจานหมุนเวียนไปมากหรือน้อยครอบคลุมหลุมเพื่อที่จะสะสมบางส่วนในหลุม
2) ขนาดรู: 4 มิลลิเมตร× 2.0mW × 4mH
3) ส่วนประกอบของแผ่นหมุนเวียน: เชื่อมท่อเหล็กสี่เหลี่ยมเพื่อติดตั้งกรอบวางแผ่นพลาสติกที่สวมใส่ได้บนกรอบ ที่ขอบทั้งสองเลื่อนลูกกลิ้งตามลําดับ
4) การหมุนเวียนของจานหมุนเวียนโดยใช้กระบอกไฮดรอลิก (Φ80× 500mm)

3.Pre-separator และ Tensioner
1) เพลาก่อนการแยก: Φ85× 1700mm
2) แผ่นดิสก์ก่อนการแยก: Φ200× 3mm, การรักษาด้วยการชุบ 65 นาที
3) เลื่อนดานดานดานขางออกดานหนึ่งเขาดวยตนเองเพื่อใหสามารถติดตั้งแผนกอน
4) รูปแบบการรับแรงดึง: กดลำเลียงด้านบนของตัวตึงลงให้ใส่แผ่นไม้และขนสัตว์ระหว่างคานบนและล่าง
5) แรงกดลงจะกระทำโดยกระบอกสูบไฮดรอลิกขนาดΦ80× 150mm จำนวน 2 ตัวและสามารถปรับแรงได้
6) ลูกกลิ้งวัดความยาวที่สมดุล: Φ320× 1700 มม. เคลือบโครเมี่ยมแข็ง

3.11 Recoiler and Separator
1) เกียร์ไดรฟ์โดยใช้กระปุกเกียร์การขยายตัวและการหนีบของ recoiler ขับเคลื่อนโดยกระบอกไฮดรอลิก (Φ140x100mm) ผ่านทาง slanting slider
2) บล็อกการทำซ้ำ: Φ508× 1700mm
3) ความแข็งแรงสำหรับการขยายตัวของ recoiler: กระบอกไฮดรอลิกΦ160× 100 มม.
4) วงเล็บสนับสนุนของเพลาการทำซ้ำ: ชิ้นส่วนโครงสร้างเหล็กกระบอกไฮดรอลิกΦ80× 350mm
5) แถบแยกก้าน: Φ85× 1700 มม
6) แผ่นแยก: Φ200× 3mm, การรักษาด้วยการชุบ 65 นาที
7) กดเพลาแยก: ไฮดรอลิกΦ75× 350mm ปรับความแข็งแรง
8) กำลังทำซ้ำ: มอเตอร์ DC 55KW
9) การควบคุมมอเตอร์ DC: ตัวควบคุม Eurotherm 590
10) ความเร็วการเลื้อย: สูงสุด 50 เมตร / นาที
11) น้ำหนักม้วนที่หดตัวสูงสุด: 18000 กก

3.12 รถขจัดตะกรัน
โครงสร้าง 1): สี่ล้อ, ตัวถังรถโดยการเชื่อม
2) มอเตอร์ขับเคลื่อน: มอเตอร์ไซด์ cycloid ขนาด 2.2KW
3) การขับขี่แบบ Up-down: กระบอกไฮดรอลิกΦ180× 700mm
4) ระยะห่างในการเคลื่อนย้ายขึ้นลง: 700 มม
5) แม็กซ์ น้ำหนักบรรทุก: 18000 กก.
automatic stocker
3.13 อื่น ๆ
1) สถานีไฮดรอลิค, วาล์วควบคุม, ท่อส่งน้ำมัน
ความดัน: 16Mpa
กำลังขับ: 7.5KW-4 (Ⅵ)
ปริมาณน้ำมันของถังน้ำมัน: 450 ลิตร
2) ชุดควบคุมไฟฟ้าชุดเดียวชุดควบคุมการทำงาน 2 ชุด
3) ผู้ใช้เตรียมตัวเอง:
ก) สวิตช์ทั่วไปของสายไฟสายไฟและท่อร้อยสายไฟ
ข) Q = 0.9m³ / min.P = 0.8MPa
ระบบจ่ายอากาศ: แหล่งอากาศ Q = 0.9m³ / min.P = 0.8Mpa
c) น้ำมันหล่อลื่นน้ำมันไฮโดรลิค
d) รางเหล็กไฟขนาด 24 กก. สำหรับการโหลดรถและการปลดประจำการรถรางกันขโมย

4. เอกสารทางเทคนิค
ให้คำแนะนำและคู่มือการใช้งาน, การวาดเส้นฐาน, การวาดโครงร่าง, ภาพวาดชิ้นส่วนที่มีข้อบกพร่อง, การวาดภาพวงจรไฟฟ้า, การวาดวงจรไฟฟ้าก่อนหรือเมื่อ
เครื่องส่งมอบ

5 การจัดส่งการติดตั้งและการว่าจ้าง
1. จัดเตรียมการวางรากฐานภายในหนึ่งเดือนหลังจากการตรวจสอบสัญญา เวลาในการจัดส่ง: 90 วัน; การติดตั้งและการว่าจ้าง: 25 วัน
2. โดยปกติแล้วเราจะส่งวิศวกรสองหรือสามรายเพื่อสั่งการการติดตั้งและการรับงานของเส้นแบ่งสายโดยผู้ซื้อควรซื้อตั๋วเดินทางท่องเที่ยวสำหรับพวกเขาจัดหาอาหารและที่พักรวมทั้งการขนส่งในท้องถิ่นให้กับวิศวกรของเราและให้วิศวกรแต่ละคนได้รับเงิน 60 เหรียญต่อ วันสำหรับบริการทางเทคนิคของพวกเขา


6. การจัดหาอุปกรณ์เสริมที่มีเส้นตัด
เครื่องตัดแผ่นดิสก์: D330 × d220 × T15mm, วัสดุ: 6CrW2Si, HRC56-58 °, 22pcs
ตัวคั่นด้วยแผ่นดิสก์: D200 × d85x 3mm วัสดุ: การรักษาด้วยการชุบ 65 มิลลิเมตร 35 ชิ้น
ความยาวของยางซีล: 3200mm
ชุดอุปกรณ์ตัดเหล็ก: D260 x d220

เครื่องตัดอัตโนมัติความแม่นยำสูงอัตโนมัติสามารถชายผ่าโดยอัตโนมัติ automaticlyly โดยไม่ต้องเชื่อมต่อคน และความเร็วในการทำงานของสายรั้งอาจถึง 90 เมตร / นาที







ประเภทผลิตภัณฑ์ : ตัดสาย/ตัดสายความยาว
