เครื่องทำแผ่นหลังคาด้วย Single Layer
เครื่องทำแผ่นหลังคาด้วย Single Layer
เครื่องทำแผ่นหลังคาด้วย Single Layer
เครื่องทำแผ่นหลังคาด้วย Single Layer
เครื่องทำแผ่นหลังคาด้วย Single Layer

เครื่องทำแผ่นหลังคาด้วย Single Layer

ราคาต่อหน่วย: USD 14500 - 28500 / Set/Sets
ชนิดการชำระเงิน: T/T,L/C,D/A,D/P,Western Union
Incoterm: FOB
สั่งขั้นต่ำ: 1 Set/Sets
เวลาจัดส่ง: 30 วัน

ติดต่อตอนนี้ หยิบใส่ตะกร้า

ข้อมูลพื้นฐาน

    หมายเลขรุ่น: ZT-004-060

Additional Info

    บรรจุภัณฑ์: บรรจุ stander

    ผลผลิต: 30 sets per month

    แบรนด์: ZHONGTUO

    การเดินทาง: Ocean,Land

    สมุฏฐาน: Cangzhou

    ความสามารถในการจัดหา: 30sets/month

    ใบรับรอง: CE ISO9001

คำอธิบายผลิตภัณฑ์


เครื่องทำแผ่นหลังคาด้วย Single Layer


Machine Description

Qty

Delivery time

Container Type

Price

FOB Tianjin

FX28-202-1010 Tile Forming Machine

1 SET

40 working days

after receiving deposit

One 40 GP

32000 USD








รายละเอียดรูปวาด:

Good Configuration High Quality Single Layer Trapezoid Roll Forming Machine


กระบวนการ roduction P

เลิกทำางาน→วัสดุป้อนอาหารเข้าเครื่อง→การขึ้นลอน→ความยาววัด→ขั้นตอนที่สร้าง→การตัดอัตโนมัติ

→ผลิตภัณฑ์ที่ได้รับ

flow of the c z channel roll forming machine



ส่วนประกอบของสายการผลิต

No.

Name

Unit

Qty

1

Hydraulic decoiler for 5 tons

set

1

2

Main forming machine

set

1

3

PLC control system

set

1

4

Hydraulic pump station

set

1

5

Post cut

set

1

6

Electric motor

set

1

7

Output table

set

1


การผลิต พารามิเตอร์

วัสดุที่ใช้ในการประมวลผล: แผ่นเหล็กชุบสังกะสีหรือแผ่นอลูมิเนียม

ความหนาของวัสดุ: 0.25-0.60 มม

ความแข็งของวัสดุ: 245 mpa --- 350 mpa

ความกว้างของวัสดุ: 1220 มม

ความกว้าง: 1010 มม

ความยาวคลื่น: 202 มม

ความสูงของคลื่น: 28 มม

ความเร็วในการขึ้นรูป: 15 m / min

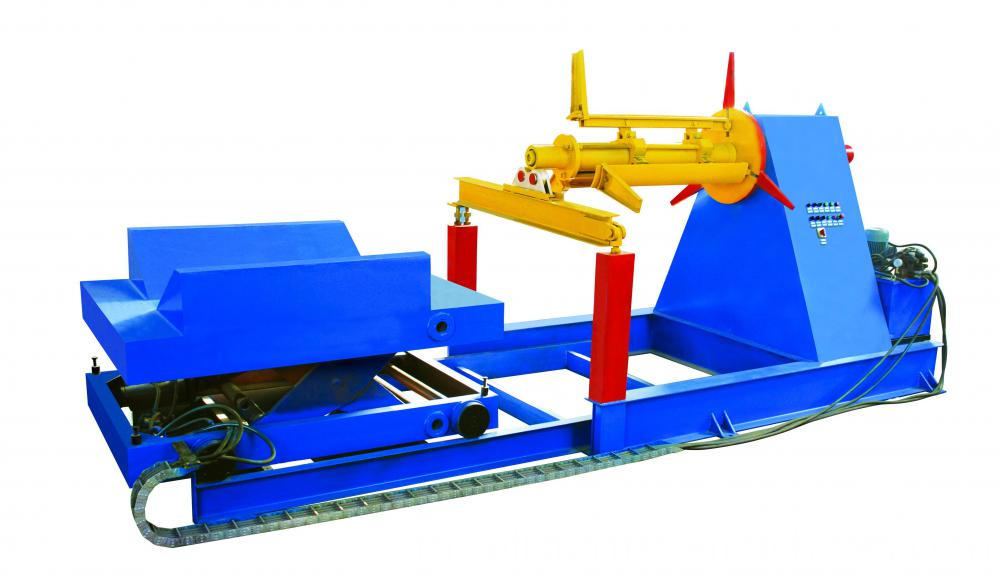

ระบบ Un Coiler

การใช้งาน: การขยายตัวแบบไฮโดรลิคและเข้าสู่ภายในอย่างแน่นหนา ในระหว่างการป้อน

ให้อาหารอัตโนมัติ ขับเคลื่อนด้วยมอเตอร์ไฟฟ้า

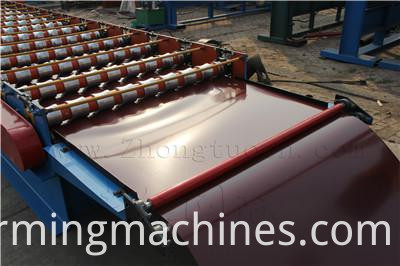

Trapezoid Roofing Panel Roll Forming Mahcine 01


Main parameter

Coil inner diameter

450-550 mm

Max coil out diameter

1300 -1600 mm

Max coil width

1250 mm

Carrying capacity

5 Tons

Hydraulic power

3 kw

Drive power

3 kw

Size

2.7*1.3*1.8 m(L*W*H)


ส่วนให้อาหารคอยล์

การใช้งาน: ใส่แผ่นดิบ (แผ่นเหล็ก) ผ่านชายหาดเพื่อผลิตและแปรรูปสามารถรับประกันได้ว่า

ผลิตภัณฑ์เป็นระเบียบขนานและทุกอย่างสม่ำเสมอสม่ำเสมอโปรดดูที่กฎระเบียบอุปกรณ์ที่จะรู้

ฟังก์ชั่นการหามุมเหล็ก

trapezoid sheet 02


การขึ้นรูปอุปกรณ์

การใช้งาน: เพื่อรักษารูปร่างและความแม่นยำของผลิตภัณฑ์ adopts โครงสร้างแผ่นรอยมอเตอร์ไดรฟ์ไดรฟ์การส่งผ่านโซ่ลูกกลิ้งถูก chromed ซึ่งสามารถทำให้พื้นผิวแม่พิมพ์เรียบและไม่ง่ายที่จะทำเครื่องหมาย

เมื่อทำงาน

คุณลักษณะ: ตรวจสอบความมั่นคงความแม่นยำและอายุการใช้งาน

No.

Main parameter

1

Length of the main part

8500 * 1450 * 1450 mm

2

Weight of main part

5.5 t

3

Voltage

380 V/ 50 HZ 3 Phase (as customer`s request)

4

Roller fixer

Pillar type

5

Frame

Guide pillar and the thickness is 50 mm

6

Frame thickness

25 mm

7

Drive mode

Gear

8

Material of rollers

45# steel, surface hard chromium plating.

9

Material of shafts

45# steel

10

Diameter of shafts

Φ 80 mm Solid shafts

11

Number of rollers

15 rollers

14

Main power

5.5 kw

15

AC motors

Either ABB or Siemens


อุปกรณ์ตัด

dvanced ไดรฟ์ไฮดรอลิเจาะอัตโนมัติและตัดหลังการจัดตั้งไม่มี บิดเบือนหรือสูญเสียความปลอดภัยในระดับสูง

ปัจจัย. (รวมเครื่องมือตัด, ถังไฮดรอลิคตัด เครื่อง)


Blade Material

Cutting system

Cr12 quenched

Full automatic


เคาน์เตอร์

เครื่องนับหนึ่งเครื่องวัดความยาวพัลส์และกำหนดความยาว Omron encoder สำหรับความยาว การวัด



ผลิตภัณฑ์ที่ได้รับตาราง

1. ใช้เหล็กเชื่อมและลูกกลิ้งที่รองรับเพื่อส่งผ่านผลิตภัณฑ์

2. 3 m * 2 (ปกติสำหรับถังอากาศเรามีแบรนด์จีนที่มีชื่อเสียง แต่ถ้าคุณต้องการ Festo หรือ SMC เราก็สามารถให้ได้ แต่ราคาจะเปลี่ยนไป)

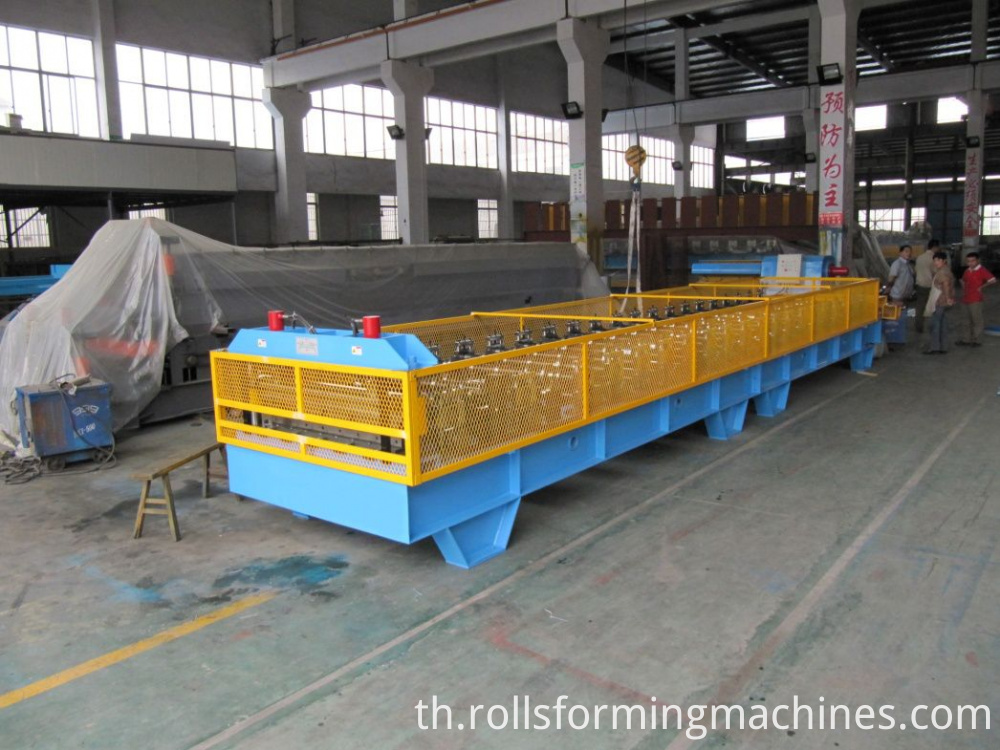

ภาพหลักเกี่ยวกับ เครื่องทำแผ่นหลังคาที่มีชั้นเดียว

Roofing Sheet Making Machine with Single Layer
