ZT-87 เครื่องม้วนหน้าประตูม้วน

    ชนิดการชำระเงิน: L/C,T/T,D/P
    Incoterm: FOB,CFR,CIF,FCA,CPT
    สั่งขั้นต่ำ: 1 Set/Sets
    เวลาจัดส่ง: 30 วัน
ข้อมูลพื้นฐาน

หมายเลขรุ่น: ZT-009

วัสดุ: สแตนเลส

ความหนา: 40mm

สไตล์การเปิด: กลิ้ง

ประเภทการเปิด: Power Driven

มอเตอร์ Shaft: 4.5m

อำนาจ: 100W

แรงบิดเอาต์พุต: 600N

รูปแบบแผงประตู: เชิงเส้น

สี: สีน้ำตาล

การตกแต่งพื้นผิว: เสร็จ

Power: 5.5kw

Speed: 10-15m/min

Shaft Diameter: ¢56mm

Roller Station: 14steps

Shaft Material: 45#steel

Roller Material: :45#steel,quenched HRC58-62,coated With Rigid Chro

Additional Info

บรรจุภัณฑ์: ตามความต้องการของลูกค้า

ผลผลิต: 10-15m/min

แบรนด์: ZHONGTUO

การเดินทาง: Ocean,Land

สมุฏฐาน: ผลิตในประเทศจีน

ความสามารถในการจัดหา: 20set per Month

ใบรับรอง: ET, ISO9001

คำอธิบายผลิตภัณฑ์

ZT-87 เครื่องม้วนหน้าประตูม้วน

การทำลายผลิตภัณฑ์

TheGarage Shutter Doors Making Machine สามารถผลิตบานประตูหน้าต่างลูกกลิ้งชุบสังกะสี ผลิตภัณฑ์ที่ผลิตอยู่ในการออกแบบที่ทันสมัยและมีการใช้กันอย่างแพร่หลายประตูม้วนชัตเตอร์แบบโรลม้วนขึ้นรูปเครื่องที่มีความปลอดภัยสูงสุดในประตูไฟกลิ้งกลิ้งประตูเหล็กประตูไฟชัตเตอร์กลิ้งประตูนอกชายฝั่งกลิ้งนอกชายฝั่งกลิ้งประตูไฟประตูพายุ

ข้อมูลอย่างรวดเร็ว:

1. ระบบควบคุม: การควบคุมด้วยคอมพิวเตอร์

2. หน่วยสร้างแรงขับมอเตอร์: 5.5kw

3. วัสดุของลูกกลิ้ง: เหล็ก 45 #, ชุบแข็ง HRC58-62 เคลือบด้วยโครเมียมแข็ง

4. วัสดุของเพลาลูกกลิ้ง: 45 # เหล็ก

5. ขั้นตอนของลูกกลิ้ง: 14 ขั้น

6. ความเร็วในการประกอบ: 10-15 นาที / นาที

7. ความหนาที่จะรีด: 0.5-1.5 มม

ส่วนประกอบของสาย

1. Decoiler

 Garage Shutter Doors Making Machine-decoiler

การใช้งาน: ใช้เพื่อรองรับเหล็กม้วนและปลดล็อคในรูปแบบจานหมุน

Uncoil แบบพาสซีฟดึงโดยระบบขึ้นรูปม้วน

เส้นผ่าศูนย์กลางภายในคอยล์: 450-550 มม

ข ม้วนความกว้างสูงสุด: 300 มม
ค ความจุสูงสุด: 3000 กก

(คุณสามารถเลือกส่วนนี้ด้วยไฟฟ้าหรือไฮดรอลิก)

2. ปรับระดับรายการและจุดเจาะ


ส่วนนี้จะขดลวดระดับเพื่อให้แน่ใจว่าเป็นระเบียบสะอาดและตรง

3. เครื่องรีดขึ้นรูป

Garage Shutter Doors Making Machine

 Garage Shutter Doors Making Machine

จำนวนขั้นตอนการขึ้นรูป: 14 สถานี

ข วัสดุ Shaft: 45 # เหล็กที่มีการรักษาดับ, ความแม่นยำ machined,

เส้นผ่านศูนย์กลาง: 56 มม

ค วัสดุลูกกลิ้ง: เหล็กแบริ่งที่มีการบำบัดดับ

d การขนส่ง: ตามเกียร์

อี ความเร็วในการขึ้นรูป: 10-15 เมตร / นาที
ฉ มอเตอร์: 5.5kw

g.Voltage: 380V, 50Hz, 3 เฟส

ชั่วโมง โครงสร้าง: ขาตั้งอิสระ

4. ระบบตัดชิ้นงาน

Garage Shutter Doors Making Machine


 Garage Shutter Doors Making Machine

เครื่องเลื่อยตัดเลื่อยและใบพัดบังคับเลื่อยตัดเลื่อยจะปรับความเร็วในการตัดและตำแหน่งให้สอดคล้องกับความเร็วของเครื่องหลัก ด้วยวิธีนี้ความเร็วในการทำงานของเครื่องจะเหมือนกับเครื่องหลักตาม แผ่นตัดที่เราใช้วัสดุที่ดีที่สุดสำหรับการตัดด้วยความเร็วสูงและการตัดความกลัวที่สวยงาม

วัสดุของใบมีด: Cr12Mov, Hardening HRC 58-62 ℃

ความยาวของความยาว: 3 ม± 1.5 มม

5. สถานีไฮดรอลิค

 Garage Shutter Doors Making Machine

มอเตอร์ไฟฟ้าไฮโดรลิค: 3kw

น้ำมันไฮดรอลิค: 46 #

ความดันไฮดรอลิก: 12Mpa

คอมโพเนนต์: ระบบประกอบด้วยชุดของถังไฮดรอลิก, ชุดปั้มน้ำมันไฮโดรลิคและท่อไฮดรอลิกสองท่อ และชุดวาล์วแม่เหล็กไฟฟ้าสองชุด

6. สถานี PLC

 Garage Shutter Doors Making Machine-PLC station

PLC ระบบควบคุมเราจะพาพานาโซนิคหรือคุณสามารถระบุสิ่งที่คุณชอบได้ แตกต่างกับเครื่องปกติโปรแกรม PLC จะเพิ่มพารามิเตอร์ควบคุมเลื่อยเซอร์โว

7. วิ่งออกจากโต๊ะ

มัน adopts เหล็กรอยและสนับสนุนลูกกลิ้งเพื่อส่งผลิตภัณฑ์



แผนภาพการไหล 1.Processing ของเครื่อง

decoiler คู่มือ→การป้อนวัสดุลงในเครื่อง→เครื่องรีดขึ้นรูป→วัดความยาว→เจาะรูล็อค→การตัดไฮดรอลิค→ผลิตภัณฑ์สำเร็จรูป


2. พารามิเตอร์ทางเทคนิค

configurations

manual decoiler, guiding platform,main machine of roll forming, punch part,cutting device, electric motor,hydraulic station,Delta PLC control system, run out table



Material

Raw material

Galvanized

Thickness

0.8mm



Manual

decoiler

Inner Diameter:450-550mm

Expand by manual

Outer Diameter: max 1500mm

Max Coil width:300mm

Capacity: 1.5T

Main Forming

machine

Forming steps

12 rollers

Shaft diameter

50mm

Design type

Middle plate

Machine frame

Memorial arch

roller material

GCr12MoV steel

shaft material

45# steel with tempering

Work speed

0-12m/min

Transport

By gear

Power of main machine

5.5kw

Type of cutting

Hydraulic

Cutting tolerance

±1mm

Cutter

Gcr12

Punch mould

Gcr12

Working pressure

20MPA

Hydraulic

system

Hydraulic oil

46#

Hydraulic power

4kw

Cutting length

As required

No distorting or wasting. High level safety factor.



Control Device

control

By PLC

PLC language

English and Chinese (or as required)

Touch screen

Delta

Function

Automatic length and quantity measurement



Other

Spare part

Weight

About 3.8 ton

Dimension

5200*800*1400 (mm) L x W x H

Main body color

Main body color

Voltage

380v/50hz/3ph(or as required)

เงื่อนไขการชำระเงิน: 30% T / T, ยอดคงเหลือจะต้องจ่ายก่อนจัดส่งหลังจากการตรวจสอบ

ส่งเวลา: 30 วันทำการ

การรับประกัน: 1. สนับสนุนเทคโนโลยีตลอดอายุการใช้งาน และเครื่องเสีย

เนื่องจากคุณภาพเราสามารถเปลี่ยนชิ้นส่วนที่ขาดได้ฟรีภายใน

หนึ่งปี.

2. การฝึกอบรม: ถ้าคุณมาที่โรงงานของเราเราสามารถสอนคุณได้ฟรี

หากคุณต้องการช่างเทคนิคต่างประเทศผู้ซื้อต้องเสียค่าใช้จ่าย

วีซ่า, โรงแรม, ตั๋ว, อาหารและอื่น ๆ และผู้ซื้อต้องจ่าย

ช่างเทคนิค USD80 / วันสำหรับเงินเดือน

มีช่างเทคนิคเพียงคนเดียว เวลาฝึกอบรมจะถึงหนึ่งสัปดาห์

เลือก ZT ทำไม?

1. มีประสบการณ์มากกว่า 20 ปีในการผลิตเครื่องจักรขึ้นรูปม้วน

2. เราใช้ซอฟต์แวร์ควบคุมอัตโนมัติในการจัดการข้อมูลที่มีประสิทธิผล

ระบบควบคุมอัตโนมัติทั้งหมดมีการปรับปรุงโดยอัตโนมัติ

3. มีประสิทธิภาพสูงในการใช้งานการบำรุงรักษาและการแก้จุดบกพร่อง ง่ายต่อการโหลดและ

ปลดปล่อย

4 คุณภาพเครื่องดี, ราคาที่แข่งขัน, เวลาการจัดส่งที่รวดเร็ว

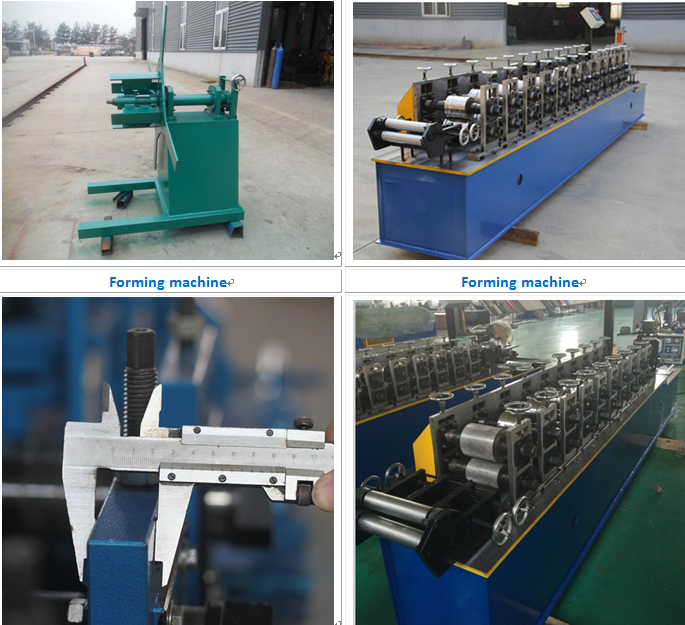

เครื่องม้วนชัตเตอร์สำหรับใช้อ้างอิง:

The shutter door machine pictures


The shutter door machine pictures 2
