เหล็กกล้าดาดฟ้ากลิ้ง Fomring จักรด้วยคุณภาพสูง
เหล็กกล้าดาดฟ้ากลิ้ง Fomring จักรด้วยคุณภาพสูง
เหล็กกล้าดาดฟ้ากลิ้ง Fomring จักรด้วยคุณภาพสูง
เหล็กกล้าดาดฟ้ากลิ้ง Fomring จักรด้วยคุณภาพสูง
เหล็กกล้าดาดฟ้ากลิ้ง Fomring จักรด้วยคุณภาพสูง

เหล็กกล้าดาดฟ้ากลิ้ง Fomring จักรด้วยคุณภาพสูง

ราคาต่อหน่วย: USD 24500 - 38000 / Set/Sets
ชนิดการชำระเงิน: L/C,T/T,D/P,Western Union
Incoterm: FOB
สั่งขั้นต่ำ: 1 Set/Sets
เวลาจัดส่ง: 30 วัน

ติดต่อตอนนี้ หยิบใส่ตะกร้า

ข้อมูลพื้นฐาน

    หมายเลขรุ่น: ZT-004-032

Additional Info

    บรรจุภัณฑ์: บรรจุเปลือยเปล่า

    ผลผลิต: 25m/min

    แบรนด์: ZHONGTUO

    การเดินทาง: Ocean,Land,Air

    สมุฏฐาน: Cangzhou

    ความสามารถในการจัดหา: 30sets/month

    ใบรับรอง: ce,iso9001

คำอธิบายผลิตภัณฑ์

เหล็กกล้าดาดฟ้า Fomring จักรเหล็กเส้นชั้น Decking Machine

รายละเอียดผลิตภัณฑ์

เพื่อให้ความต้องการที่หลากหลายของลูกค้าของเราในลักษณะที่ดีที่สุดที่เรามีส่วนร่วมในหลากหลายเหล็กม้วนดอล์คเครื่องขึ้นรูปเหล่านี้ใช้กันอย่างแพร่หลายสำหรับการ ผลิตกระเบื้องของ deigns ต่างๆที่ใช้ในอาคารต่างๆที่อยู่อาศัยและอื่น ๆ อีกมากมาย เครื่องเหล่านี้มีความแข็งแรงสูงและการก่อสร้างที่เข้มงวด ผลิตภัณฑ์ที่มีอยู่ใน ข้อกำหนดทางเทคนิคต่างๆตามความต้องการของลูกค้า


คุณสมบัติ
ประหยัดค่าใช้จ่าย
มีคุณภาพดี
ได้รับการทดสอบอย่างสมบูรณ์


ชิ้นส่วนของเหล็กเส้นพื้นดาดฟ้า

Equipment and Qty.

Decoiler

1set

Main roll forming machine

1 set

PLC control station

1 set

Hydraulic station

1 set

Post cut

1 set

Electric motor

1 set

Runout table

1 set



ภาพวาดของพื้นดาดฟ้า

IMG_0319

125



ข้อกำหนดของ เหล็กขึ้นรูปเครื่องม้วน


วัสดุการประมวลผล: แผ่นชุบสังกะสี

ความหนาของวัสดุ: 0.6-2.2 มม

ความแข็งของวัสดุ: 195 mpa - 350 mpa

ความกว้าง: 960 มม

ความเร็วในการขึ้นรูป: 12 m / min



การทำงานของ เครื่องขึ้นรูปเหล็กม้วน

steel deck roll forming machine



พารามิเตอร์ของ เครื่องกวาดพื้นชั้นเหล็ก


Uncoiler System

floor deck machine 01


Usage: It is used to support the steel coil and uncoil it in a turntable way.

Loading capacity:5 T

Uncoiling width:1200 mm

Inner diameter: 450-550 mm.


Entry Beach

floor deck roll forming machine

Usage: Put the raw material (steel plate) through the beach

to manufacture and process,it can guarantee that the

products are neat,parallel and everything is uniformity.

Please refer to the equipment regulation

to know the function of locate angle iron.


Main Roll Forming System

DSC04676

floor deck roll forming machine

floor deck roll forming machine 02

Size of the main part: about

12500 х 1850 х 1500

Weight of main part:11.5 tons

Voltage: 380 V/50 HZ 3 Phase or as your required

Roller fixer : middle plate

Frame : 400 mm H beam steel welded

Drive mode: case of differential

Material of rollers: 45# steel, surface hard chromium plating.

Material of shafts: 45# steel

Diameter of shafts: φ 90 mm

Number of rollers : 24 rollers

Main power:18.5 kw


Shearing Mechanism

12222

22222

Feature : Ensure stability, precision and cutting speed

Function : Automatic cutting controlled by P LC

It adopts the hydraulic drive and automatic location to decide

the dimension and cut the target products.

Material of blades: Cr 12 quenched

Power supply : hydraulic power

Components: It contains one set of blade, one hydraulic tank and one cutter machine.

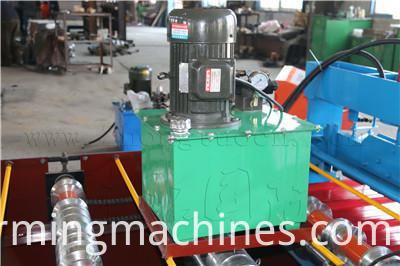

Hydraulic Station


It is controlled by gear pump. After filling the hydraulic oil into the hydraulic oil tank,

the pump drives the cutter machine to begin the cutting job

Power: 5.5 kw

Hydraulic oil: 46#

Components: The system includes a set of hydraulic tank, a set of hydraulic oil pump,

2 hydraulic pipes. And 1sets of electromagnetism valves.



Electric Control System


Feature:

1.Adopted PLC, frequency converter, Delta from Taiwan to ensure

high speed with stability, precision and lifetime.

If you need, we can change it other brand or little computer

type for touching screen.



Counter


One counter gauges length, pulses, and decides length.

Omron encoder for length measurement.

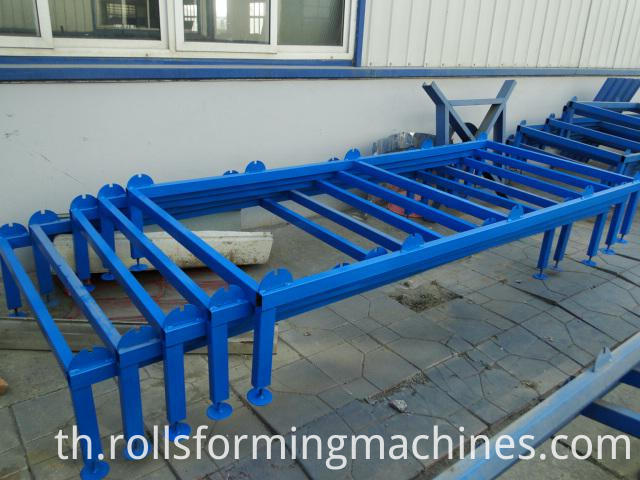

Products receiving tables


1. It adopts welded steel and supported roller to transmit the products.

2. 3m/set with 2sets


Accessories


1.Easy damaged parts: conk 2 pcs, fuse-link 4 pcs

2. Rubber mat 1 pcs;

3.Bolt spanner 1 pcs


Payment terms

Payment: 30% T/T in advance and balance 70%

after inspection confirmation before shipment.

Delivery:within 45 working days after receipt of deposit.


Warranty

1. Two years guarantee, and we will provide the technical support for the whole life.

2. Training: the buyer should charge of visa, return ticket, food and accommodation

overseas and USD50/person/day for salary, one technician needed.

4. Training time: one week (contains the time of installation and adjustment)




คำถามที่พบบ่อย

ถาม: คุณเป็นผู้ผลิตหรือไม่?
ตอบ: ใช่เราเป็นผู้ผลิตและ บริษัท การค้า

Q: คุณสามารถทำอะไรได้บ้าง?
ตอบ: เรามีความยืดหยุ่นเกี่ยวกับเงื่อนไขการชำระเงินโปรดติดต่อเราเพื่อขอรายละเอียด

Q: ข้อมูลอะไรที่คุณต้องการก่อนที่คุณจะทำข้อเสนอสำหรับเครื่องขึ้นรูปม้วน?
A: ภาพวาดรายละเอียดข้อมูลวัสดุข้อกำหนดพิเศษของคุณ

ถาม: ควรทำอย่างไรถ้าเพิ่งเริ่มรู้เครื่องจักรกลึง
ตอบ: ติดต่อเราทันทีเรามีบริการให้คำปรึกษาฟรีก่อนการขาย

ถาม: เยี่ยมชม บริษัท ของเราได้อย่างไร:
A: 1. เที่ยวบินไปยังสนามบินปักกิ่ง: โดยรถไฟความเร็วสูงจากปักกิ่งน่านถึง Cangzhou Xi (1 ชั่วโมง) จากนั้นเราจะไปรับคุณ
2. ไปยังสนามบินเซี่ยงไฮ้โดยใช้รถไฟความเร็วสูงจาก Shanghai Hongqiao ถึง Cangzhou Xi (4.5 ชั่วโมง) จากนั้นเราจะไปรับคุณ
3. บินไปกว่างโจวท่าอากาศยาน: ทางอากาศจากกวางโจวไป airtpot ปักกิ่ง; รถไฟความเร็วสูงจากปักกิ่งน่านถึง Cangzhou Xi (1 ชั่วโมง) จากนั้นเราจะไปรับคุณ
