เครื่องขึ้นรูปแผ่นหลังคาคู่
เครื่องขึ้นรูปแผ่นหลังคาคู่
เครื่องขึ้นรูปแผ่นหลังคาคู่
เครื่องขึ้นรูปแผ่นหลังคาคู่
เครื่องขึ้นรูปแผ่นหลังคาคู่

เครื่องขึ้นรูปแผ่นหลังคาคู่

ราคาต่อหน่วย: USD 28500 - 6500 / Set/Sets
Incoterm: FOB
สั่งขั้นต่ำ: 1 Set/Sets
เวลาจัดส่ง: 45 วัน

ติดต่อตอนนี้ หยิบใส่ตะกร้า

ข้อมูลพื้นฐาน

    หมายเลขรุ่น: Zt-003

Additional Info

    บรรจุภัณฑ์: หนึ่ง 40GP

    ผลผลิต: 12m/min

    แบรนด์: ZHONGTUO

    สมุฏฐาน: เหอเป่ย์

    ความสามารถในการจัดหา: 30sets/month

    ใบรับรอง: CE/ISO9001

คำอธิบายผลิตภัณฑ์


การขึ้นรูปอุปกรณ์

การใช้งาน: เพื่อรักษารูปร่างและความแม่นยำของผลิตภัณฑ์ adopts โครงสร้างแผ่นรอยเชื่อมมอเตอร์ไดรฟ์ลดแรงเสียดทานการส่งผ่านโซ่ลูกกลิ้งมีการโครเมี่ยมซึ่งสามารถทำให้พื้นผิวแม่พิมพ์เรียบและไม่ง่ายที่จะทำเครื่องหมายเมื่อทำงาน

คุณลักษณะ: ตรวจสอบความมั่นคงความแม่นยำและอายุการใช้งาน

No.

Main parameter

1

Length of the main part

About8500х1650х1500mm

2

Weight of main part

About 5.5 t

3

Voltage

380V/50HZ3Phase (as customer`s request)

4

Roller fixer

Middle plate welded

5

Frame

350 H steel welded

6

Frame thickness

16mm

7

Drive mode

Chain

8

Material of rollers

45# steel, surface hard chromium plating.

9

Material of shafts

45# steel

10

Diameter of shafts

Φ80mm

11

Number of rollers

15 rollers

14

Main power

5.5kw

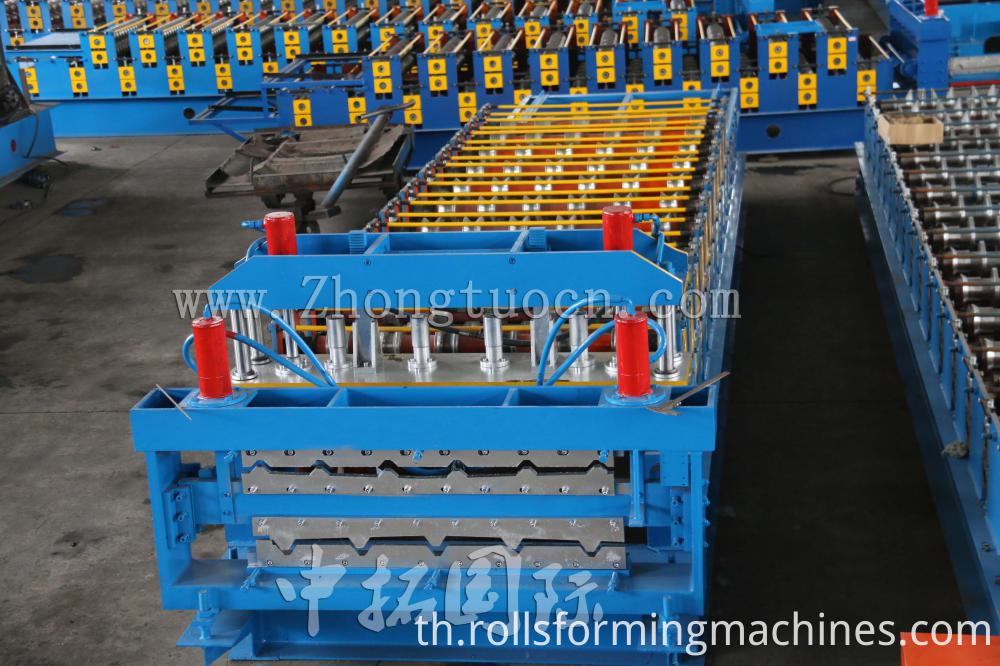

Double Layer Roll Forming machine (3)


กระบวนการผลิต

Double Layer Machine For Color Steel Profile

Uncoiling →การป้อนวัสดุเข้าเครื่อง→การขึ้นลอน→การวัดความยาว→ขั้นตอนที่สร้าง→การตัดอัตโนมัติ→ผลิตภัณฑ์ที่ได้รับ



ส่วนประกอบของสายการผลิต

No.

Name

Unit

Qty

1

Manual decoiler

set

1

2

Main forming machine

set

1

3

PLC control system

set

1

4

Hydraulic pump station

set

1

5

Post cut

set

1

6

Electric motor

set

1

7

Output table

set

1

พารามิเตอร์การผลิต

วัสดุที่ใช้ในการประมวลผล: แผ่นเหล็กชุบสังกะสีหรือแผ่นอลูมิเนียม

ความหนาของวัสดุ: 0.3- 0.7mm

ความกว้างของวัสดุ: 1220 มม

ความเร็วในการขึ้นรูป 12 เมตร / นาที


อุปกรณ์ตัด

ไดรฟ์ไฮโดรลิคขั้นสูงการเจาะและการตัดอัตโนมัติหลังจากการขึ้นรูปไม่มีการบิดเบือนหรือการสูญเสียความปลอดภัยในระดับสูง

(รวมเครื่องมือตัด, ถังไฮโดรลิค, เครื่องตัด)

Blade Material

Cutting system

Cr12 quenched

Full automatic


Double Layer Roll Forming machine (5)

เคาน์เตอร์

เครื่องนับหนึ่งเครื่องวัดความยาวพัลส์และกำหนดความยาว เครื่องเข้ารหัสแบบ Omron สำหรับวัดความยาว

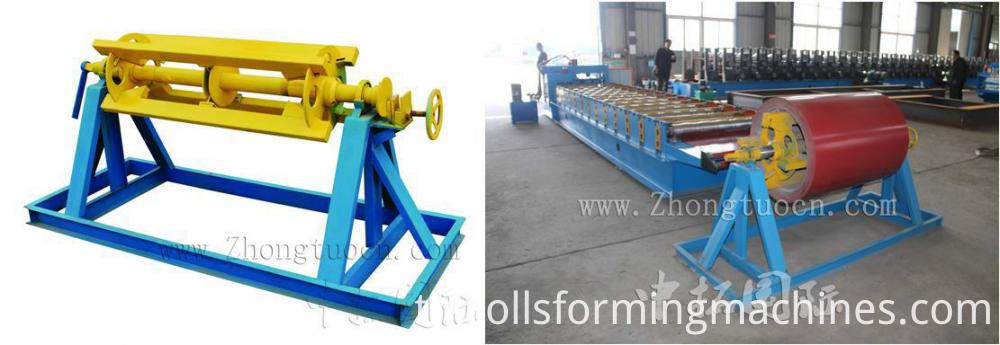

ระบบ Un Coiler

Double layer roll forming machine

การใช้งาน: ใช้เพื่อรองรับเหล็กม้วนและปลดล็อคในรูปแบบจานหมุน

Uncoil แบบพาสซีฟดึงโดยระบบขึ้นรูปม้วน

Loading capacity

Uncoiling width

Inner diameter

5T

1220mm

450-550mm

ส่วนให้อาหารคอยล์

การใช้งาน: ใส่แผ่นดิบ (แผ่นเหล็ก) ผ่านชายหาดเพื่อผลิตและแปรรูปสามารถรับประกันได้ว่าผลิตภัณฑ์มีความเรียบสม่ำเสมอและทุกอย่างสม่ำเสมอสม่ำเสมอโปรดดูที่กฎระเบียบของอุปกรณ์เพื่อทราบถึงการทำงานของเหล็กหล่อมุม


Double Layer Roll Forming machine (8)


อุปกรณ์ควบคุม

1. เพิ่ม PLC, transducer, แผงสัมผัสจาก Delta Taiwan เพื่อให้มั่นใจว่ามีความเร็วสูงด้วย

ความเที่ยงตรงและอายุการใช้งาน

2. ส่วนประกอบไฟฟ้าอื่น ๆ ได้แก่ Delta

3. มีสวิทช์สวิทช์เคลื่อนย้ายอากาศหม้อน้ำหม้อแปลงและตัวป้องกันการรั่วไหลของไฟฟ้าเพื่อความสะดวกในการใช้งานและความปลอดภัย

Screen

PLC

Text screen displayer

Taida DVP14ES from Taiwan

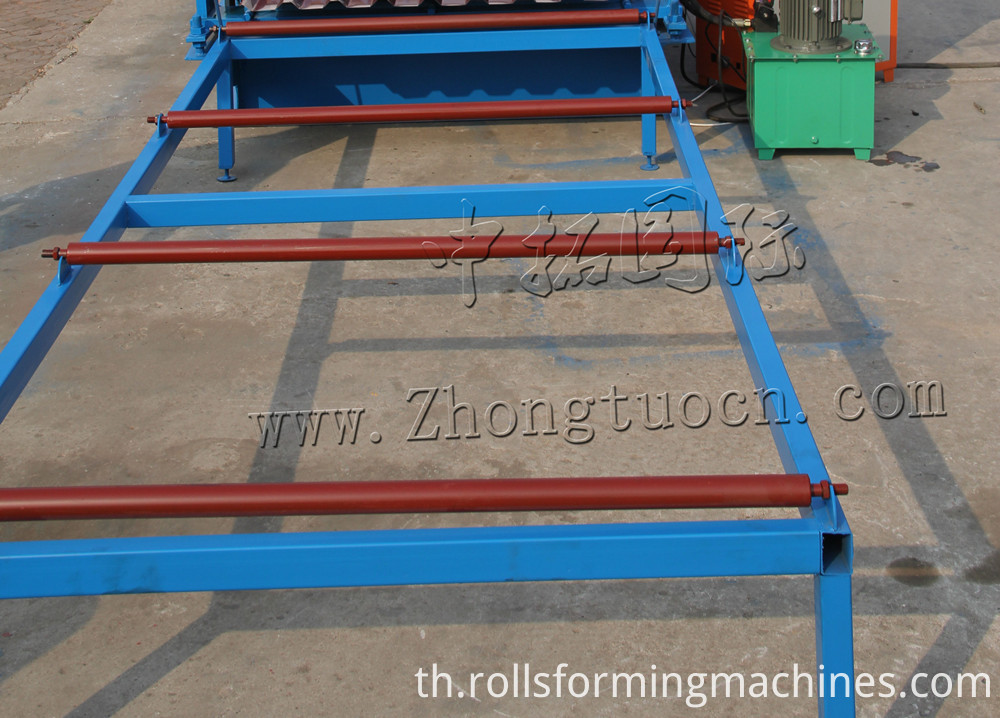

ผลิตภัณฑ์ที่ได้รับตาราง

1. ใช้เหล็กเชื่อมและลูกกลิ้งที่รองรับเพื่อส่งผ่านผลิตภัณฑ์

2. 3 * 0.9 * 0.6 เมตร

Double Layer Roll Forming machine (21)



Machine Description

Qty

Delivery time

Container Type

Price

(FOB TIANJIN)

Double layers roll forming machine

1 SET

45 working days

after receiving deposit

One 40GP

USD 13400


ประเภทผลิตภัณฑ์ : สองชั้นม้วนขึ้นรูปเครื่อง
