ZT-004-037 เครื่องขึ้นรูปลอนลอนหลังคาคู่

    ชนิดการชำระเงิน: L/C,T/T,D/P,Paypal,Money Gram,Western Union
    Incoterm: FOB,CFR,CIF,FCA,CPT
    สั่งขั้นต่ำ: 1 Set/Sets
    เวลาจัดส่ง: 30 วัน
ข้อมูลพื้นฐาน

หมายเลขรุ่น: ZT-004-037

Material Type: Pre-painted Steel Sheet

Material Thickness: 0.2-0.7mm

Yield Stress: 230-550MPa

Max. Forming Speed: 8-12 M/min

Roller Material: 45# Steel With Chrome Treatment

Driven Mode: Chain Transmission

Controller: PLC

Main Motor Power: 7.5kw

Hydraulic Motor Power: 5.5kw

Brand Of Converter: Schneider

Additional Info

บรรจุภัณฑ์: แพคเกจเปลือยกาย

ผลผลิต: 30 sets per month

แบรนด์: ZHONGTUO

การเดินทาง: Ocean,Land

สมุฏฐาน: Cangzhou

ความสามารถในการจัดหา: 30 sets per month

ใบรับรอง: CE ISO9001

คำอธิบายผลิตภัณฑ์

เครื่องขึ้นลอนลอนหลังคาแบบคู่

ในฐานะผู้ผลิตมืออาชีพเราสามารถทำหลังคาลอนม้วนเครื่องขึ้นรูปโดยความต้องการของลูกค้าด้วยการวาดรายละเอียดและความหนาเราสามารถออกแบบเครื่องได้อย่างรวดเร็วจนถึงตอนนี้เราสามารถทำหลายชนิดเครื่องแผงหลังคาเช่น trapezoidal เครื่องทำแผ่น corrugated แผ่น mnaking เครื่อง glazed ไพ่ทำเครื่องจักรสองชั้นม้วนเครื่องขึ้นรูปและอื่น ๆ นี่คือบางส่วนภาพวาดรายละเอียดสำหรับการอ้างอิงของคุณ

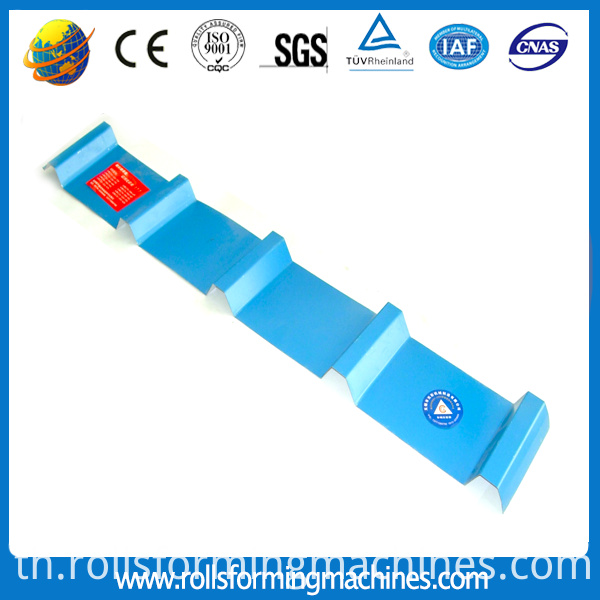

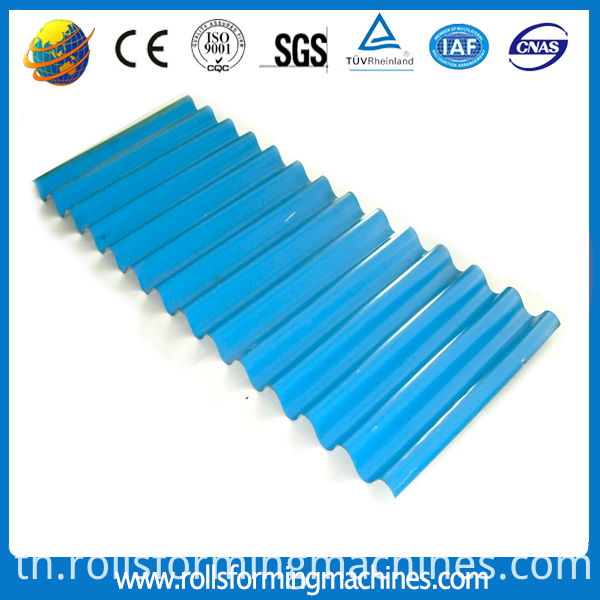

trapezoidal tile 05corrugated tile making machine 07



คุณสมบัติหลักของแต่ละส่วน

การวาดภาพของกระเบื้อง:

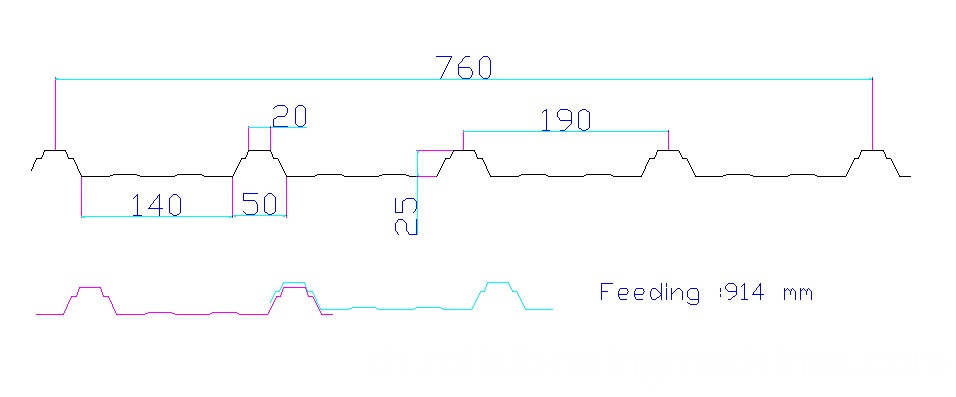

760 roof profile - 02


วัสดุแปรรูป: แผ่นเหล็กชุบสังกะสี

ความหนาของวัสดุ: 0.3 - 0.8 มม

ความแข็งของวัสดุ: 195 mpa - 350 mpa

ความกว้าง: 1020 มม

ความเร็วในการขึ้นรูป: 12 m / min

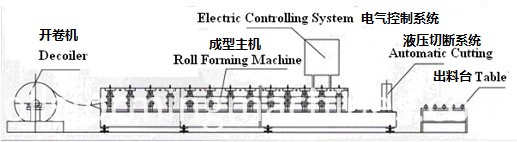

flow of the c z channel roll forming machine




ระบบ Uncoiler


การใช้งาน: ใช้เพื่อรองรับเหล็กม้วนและปลดล็อคในรูปแบบจานหมุน

ความจุกำลังโหลด: 5 T

ความกว้างเริ่มต้น: 1200 มม

เส้นผ่านศูนย์กลางภายใน: 450-550 มม.



หาดทางเข้า




การใช้: ใส่แผ่นดิบ (แผ่นเหล็ก) ผ่านชายหาดเพื่อผลิตและแปรรูปสามารถรับประกันได้ว่าผลิตภัณฑ์มีความเรียบสม่ำเสมอและทุกอย่างสม่ำเสมอ โปรดดูข้อกำหนดเกี่ยวกับอุปกรณ์เพื่อหาตำแหน่งของมุมเหล็ก

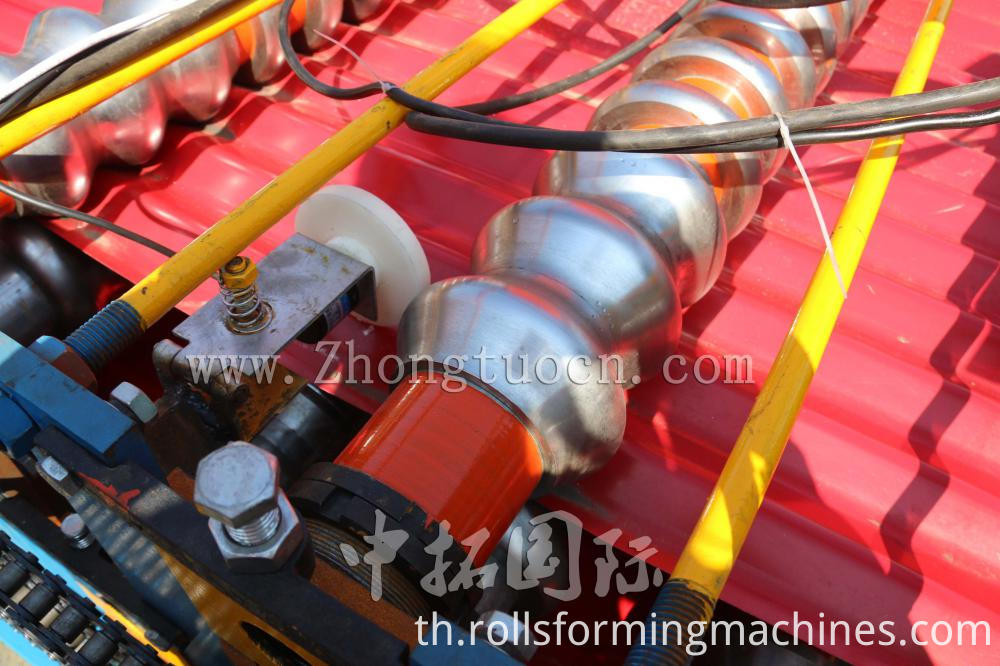

ระบบขึ้นลอนหลัก

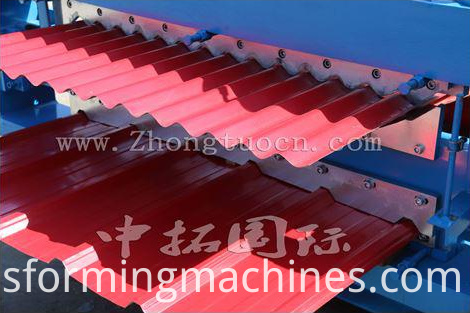

double layer 2

ขนาดของส่วนหลัก: ประมาณ

8500 х 1650 х 1500

น้ำหนักของส่วนหลัก: 5. 5 ตัน

แรงดันไฟฟ้า: 380 V / 50 HZ 3 เฟสหรือตามที่คุณต้องการ

ที่รองรีด: จานตรงกลาง

โครง: สแตนเลสสตีลขนาด 350 มม. รอยต่อ

โหมดไดรฟ์: กรณีของความแตกต่าง

วัสดุของลูกกลิ้ง: เหล็กกล้า 45 # พื้นผิวชุบโครเมี่ยมแข็ง

วัสดุของเพลา: 45 # เหล็ก

เส้นผ่านศูนย์กลางของเพลา: φ 80 มม

จำนวนลูกกลิ้ง: 15 ลูกกลิ้ง

กำลังไฟหลัก: 7.5 kw


กลไกการตัดเย็บ

13

คุณสมบัติ: ตรวจสอบความมั่นคงความแม่นยำและความเร็วในการตัด

ฟังก์ชั่น: การควบคุมอัตโนมัติโดย PLC

มันใช้ไดรฟ์ไฮโดรลิกและสถานที่อัตโนมัติในการตัดสินใจมิติและตัดผลิตภัณฑ์เป้าหมาย

วัสดุของใบมีด: Cr12 ดับ

แหล่งจ่ายไฟ: ไฟฟ้าไฮดรอลิค

ส่วนประกอบ: ประกอบด้วยใบมีดหนึ่งชุดถังไฮดรอลิกและเครื่องตัดหนึ่งใบ

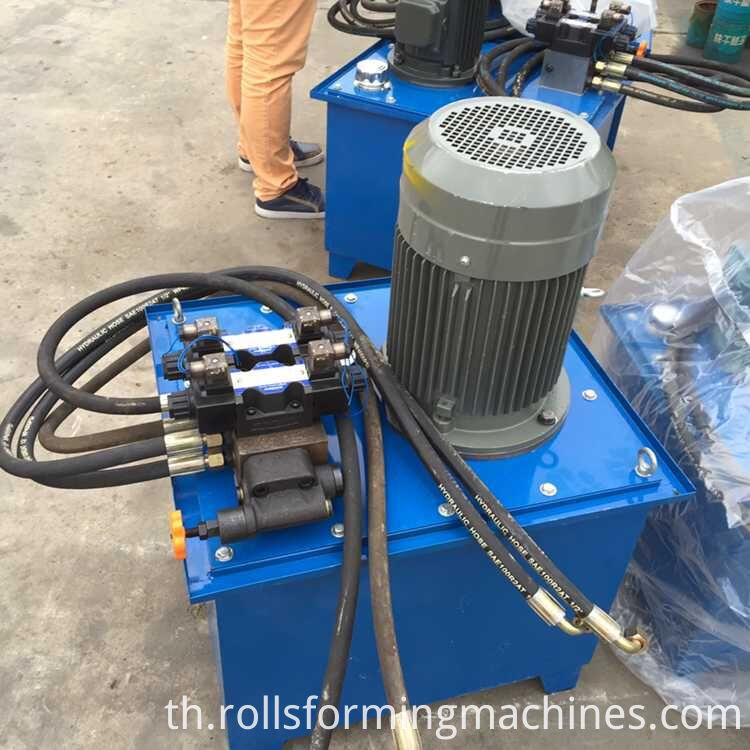

สถานีไฮดรอลิค

Hydraulic Steel Roof Panel Forming Mahcine With Oil Pumb



มันถูกควบคุมโดยปั๊มเกียร์ หลังจากกรอกน้ำมันไฮโดรลิคลงในถังน้ำมันไฮดรอลิกปั๊มจะขับเคลื่อนเครื่องตัดเพื่อเริ่มงานตัด

กำลังไฟ: 4 กิโลวัตต์

น้ำมันไฮดรอลิค: 46 #

ส่วนประกอบ: ระบบประกอบด้วยชุดของถังไฮโดรลิค, ชุดปั้มน้ำมันไฮโดรลิค, ท่อไฮดรอลิค 2 ท่อ และชุดวาล์วแม่เหล็กไฟฟ้า 1 ชุด



ระบบควบคุมไฟฟ้า

88

คุณสมบัติ:

1.Adopted PLC, ตัวแปลงความถี่, Delta จากไต้หวันเพื่อให้แน่ใจว่ามีความเร็วสูงพร้อมความเสถียรความแม่นยำและอายุการใช้งาน

หากต้องการคุณสามารถเปลี่ยนยี่ห้ออื่นหรือคอมพิวเตอร์ประเภทเล็ก ๆ สำหรับการแตะหน้าจอได้


เคาน์เตอร์

เครื่องนับหนึ่งเครื่องวัดความยาวพัลส์และกำหนดความยาว

เครื่องเข้ารหัสแบบ Omron สำหรับวัดความยาว

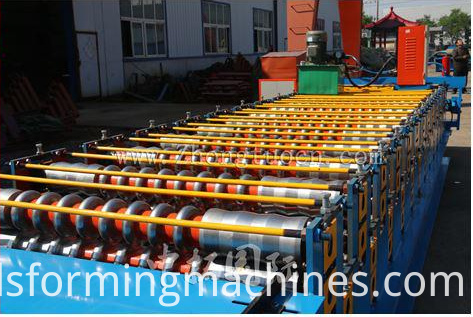

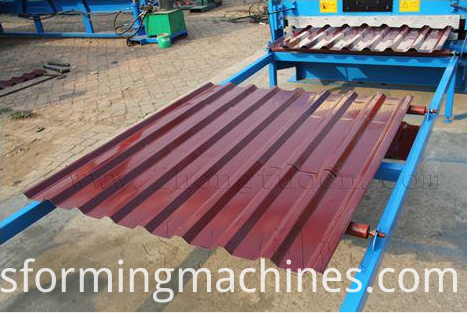

Double Layer Roll Forming machine (6)

ผลิตภัณฑ์ที่ได้รับตาราง

1. ใช้เหล็กเชื่อมและลูกกลิ้งที่รองรับเพื่อส่งผ่านผลิตภัณฑ์

2. 3 เมตร / ชุดพร้อม 2 ชุด

222222

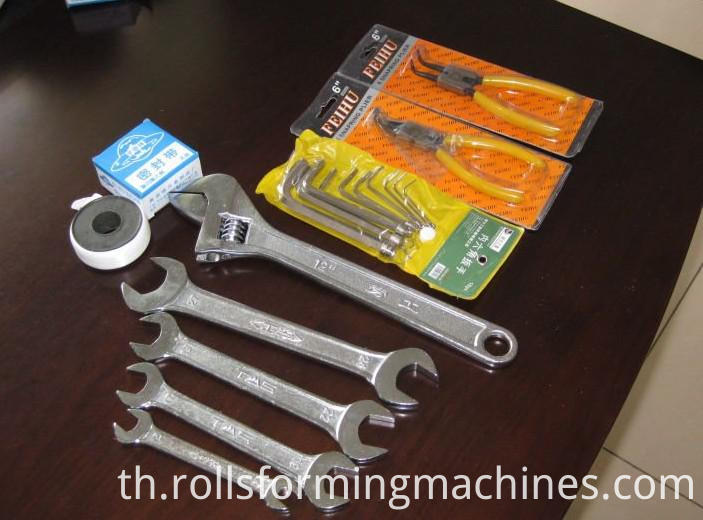

อุปกรณ์

ชิ้นส่วนที่เสียหาย 1.Easy: conk 2 ชิ้นฟิวส์ลิงค์ 4 ชิ้น

2. พรมยาง 1 ชิ้น;

3. แปรงล้างขวด 1 ชิ้น

double layer

Payment terms

Payment: 30% T/T in advance and balance 70% after inspection confirmation before shipment.

Delivery:within 45 working days after receipt of deposit.


Warranty

1. Two years guarantee, and we will provide the technical support for the whole life.

2. Training: the buyer should charge of visa, return ticket, food and accommodation

overseas and USD50/person/day for salary, one technician needed.

4. Training time: one week (contains the time of installation and adjustment)
