ถาดสายเคเบิลม้วนขึ้นรูปเครื่อง 100-900 มม.
ถาดสายเคเบิลม้วนขึ้นรูปเครื่อง 100-900 มม.
ถาดสายเคเบิลม้วนขึ้นรูปเครื่อง 100-900 มม.

ถาดสายเคเบิลม้วนขึ้นรูปเครื่อง 100-900 มม.

ราคาต่อหน่วย: USD 10000 - 30000 / Set/Sets
Incoterm: FOB
สั่งขั้นต่ำ: 1 Set/Sets
เวลาจัดส่ง: 45 วัน

ติดต่อตอนนี้ หยิบใส่ตะกร้า

Additional Info

    บรรจุภัณฑ์: บันทึกเปลือย

    ผลผลิต: 15m/min

    แบรนด์: Zhongtuo

    สมุฏฐาน: ประเทศจีน

    ความสามารถในการจัดหา: 30 sets/month

    ใบรับรอง: CE, ISO, SGS

คำอธิบายผลิตภัณฑ์

ถาด Zhongtuo สายม้วนขึ้นรูปเครื่อง 100-900 มม.

แนะนำ Brife:


ในสายไฟฟ้าอาคาร ใช้ระบบถาดสายเคเบิลเพื่อรองรับสายไฟฟ้าฉนวนที่ใช้สำหรับระบบไฟฟ้าและสื่อสาร ถาดสายเคเบิลใช้เป็นทางเลือกในการเปิดสายไฟ หรือไฟฟ้าระบบท่อร้อยสาย และโดยทั่วไปใช้สำหรับการจัดการสายเคเบิลในการพาณิชย์ และอุตสาหกรรมก่อสร้าง จะมีประโยชน์โดยเฉพาะอย่างยิ่งในสถานการณ์ที่เปลี่ยนแปลงไปยังระบบสายที่คาด ตั้งแต่สายใหม่สามารถติดตั้ง โดยวางไว้ในถาด แทนที่จะดึงพวกเขาผ่านท่อ สำหรับถาดสายเคเบิล zhongtuo เครื่องเป็นชนิดของเครื่องจักรสำหรับทำถาดสายเคเบิลโดยการม้วนขึ้นรูปหลักการ

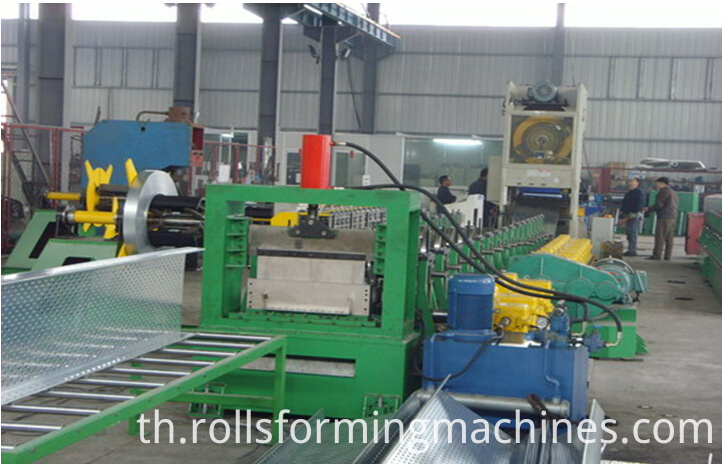

Whole line of cable tray machine


เคเบิลถาดระบบ มีหลายชนิด ที่นี่เรานำหนึ่งสำหรับ exmaple.

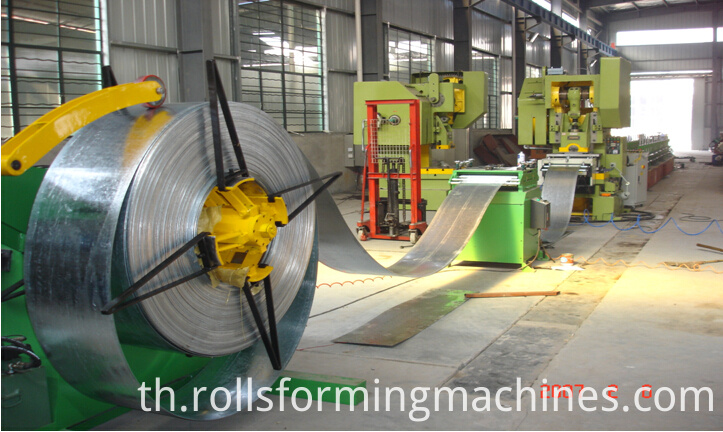

Cable tray roll forming machine


กระบวนการม้วนถาดสายเคเบิลที่เป็นเครื่องจักรที่ทำงาน:

อัตโนมัติเดอ-coiler-ปรับระดับ-servo ให้อาหาร---หลุมเจาะ--ม้วนขึ้นรูป - coiler ใหม่

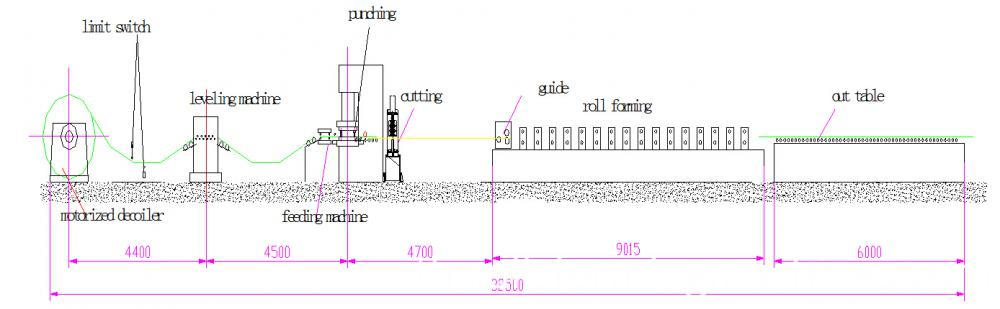

working process of cable tray roll forming machine

ม้วนถาดสายเคเบิล Zhongtuo เป็นเครื่องจักรประกอบ ด้วยองค์ประกอบต่อไปนี้:

1 อัตโนมัติเดอ-coiler 1
2 Leveling 1 5.5kw เครื่องความถี่เปลี่ยนแปลง มอเตอร์เกียร์ปรับ
3 สนับสนุนเฟรม 3 ลูกกลิ้งชนิด
4 NC900servo ป้อน 1 NC900 Servo มอเตอร์ไดรฟ์
5 Punching กด 1 120 ตัน
เจาะ 6 แม่พิมพ์ 9
7 หลักขึ้นรูปเครื่อง 1 100 900 มม. ความหนา 1-3 มม. วัสดุของลูกกลิ้ง: GCr 15
เครื่องตัดไฮดรอลิ 8 1
ใบมีดตัด 9 9
ตารางทำงานออก 10 1
ระบบควบคุม PLC แผงไฟฟ้า 11 1

เพิ่มเติมรายละเอียดข้อมูลของเครื่องขึ้นรูปม้วนถาดสายเคเบิล:


coiler ชื่น

พารามิเตอร์: ความกว้างของวัสดุ: 225-1020 มม.ความหนา: 1-2 มม.
เส้นผ่าศูนย์กลางภายในของขดลวด: φ508mm ช่วงขยายภายใน: ф480 520 มม.
สูงสุดของเส้นผ่าศูนย์กลาง: φ1500mm สูงสุดของโหลด: ≤5T
มอเตอร์ไฟฟ้า: 5.5kw ควบคุมการเปลี่ยนแปลงความถี่
ชนิดกด: กดลมวัสดุ
อาหารความเร็ว: 0-15 เมตร/นาที ปรับ

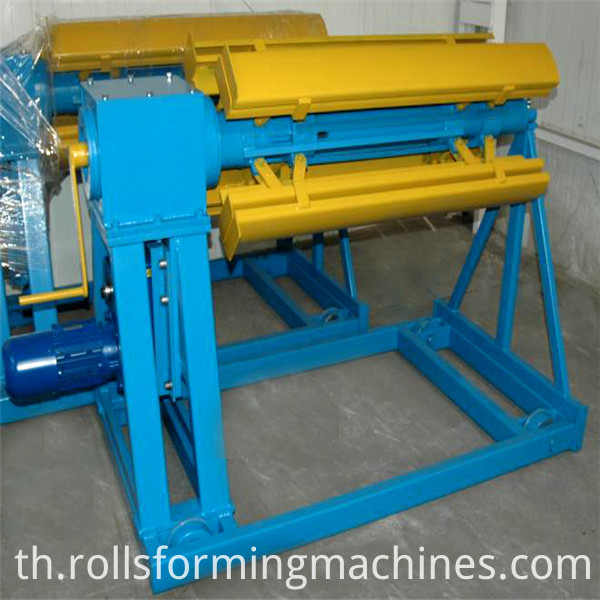

decoiler

เครื่องปรับระดับ

A:ทำลูกกลิ้ง: เก้าเม็ดพิมพ์เครื่องปรับระดับ
B:คุณลักษณะของโครงสร้าง: quenching การ tempering กระบวนการชุบโครเมี่ยม ที่ความแข็งแกร่ง ความหยาบผิวของลูกกลิ้งฯลฯ ใจทั้งหมดเพิ่มอย่างมาก ประกอบด้วยลูกกลิ้ง clamping และปรับระดับลูกกลิ้ง ลูกกลิ้ง clamping อาจควบคุมอิสระ leveler ที่มีหนึ่งคู่แนวนอนแนะนำลูกกลิ้งและลูกกลิ้ง guider แนวตั้ง และง่ายต่อการปรับด้วยมือล้อสองคู่ ระหว่างที่ leveler และอุปกรณ์ให้อาหาร ได้เซ็นเซอร์ออปติคัล ส่งออกสัญญาณผลป้อนกลับระบบควบคุม ระบบควบคุมการส่งคำสั่งไปยังมอเตอร์แปลงความถี่การเปลี่ยนแปลงความเร็ว Achieves เป้าหมายระดับอย่างต่อเนื่อง



เครื่องให้อาหาร servo

A:ทำงาน: วัสดุอุปกรณ
เกิดคุณลักษณะ: ใช้ servo มอเตอร์ขับเคลื่อน อาหารชนิด multistage: อาจเข้ากลุ่ม 10 ความยาวต่างกันให้อาหารได้ ผลึกเหลวสัมผัสหน้าจอที่แสดงให้เห็นว่าเป็นข้อได้เปรียบสำหรับการเปลี่ยนแปลง สร้างพารามิเตอร์ทางเทคนิคต่าง ๆ เหนี่ยวนำอัตโนมัติเริ่มระบบและเชื่อมโยงเจาะกด (เริ่มเจาะกดควบคุม)




เจาะข่าว

รูปแบบการเจาะข่าว: JF21 120B
เจาะข่าว: ใช้แผ่นเหล็กเชื่อม fuselage ความแข็งแกร่งที่มีความแข็งแรง ด้วยรูปลักษณ์ที่ดี ใช้หนีบแรงเสียดทานอากาศที่ดำเนินการรวมชนิด

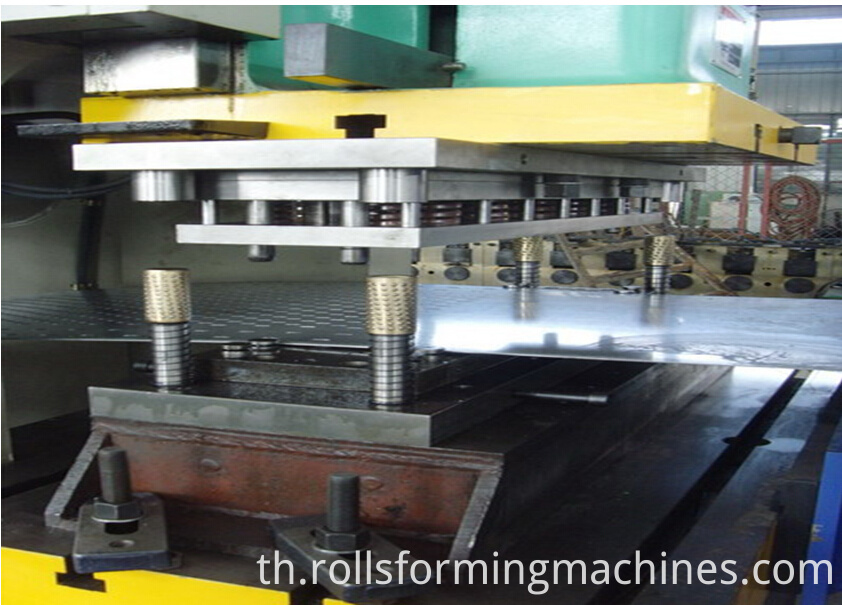

punching machine of cable tray roll forming machine

กลิ้งเป็นส่วน

ขึ้นสถานี: 14sets
ขึ้นรูปต่าง ๆ: เฟรมสะพาน
ความกว้างสูงสุดม้วน: 1020 มม.
มม.ความหนาสูงสุด: ≤2.0
เส้นผ่าศูนย์กลางของแกนลูกกลิ้ง: ¢85mm
ม้วนแม่พิมพ์วัสดุ: Gcr15 ชุบรักษา: ° HRC58-62
ขับมอเตอร์ ZQ500reducer มอเตอร์ ชนิด: 22kw

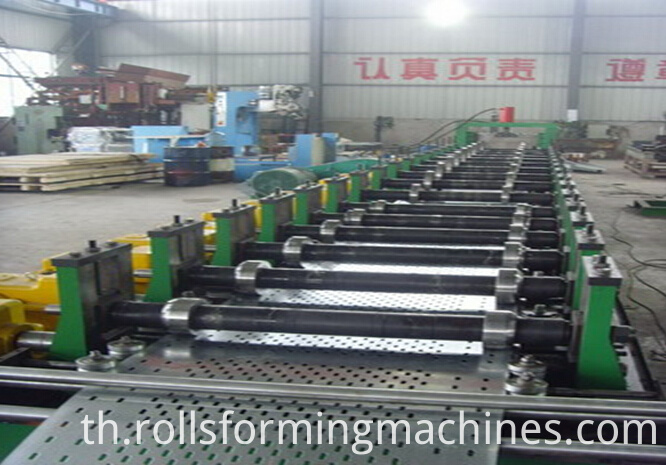

roll forming machine of cable tray

ตัด Hydraulic

ชนิดตัด: ตัดไฮดรอลิ
ชนิดของใบมีด: ชนิดปิดตายช่องตัด
ไฮดรอลิกไฟฟ้า: 5.5kw
วัสดุของใบมีด: Cr12 ระงับรักษา ความแข็ง HRC56-58
จำนวน: 9 (ขึ้นอยู่กับคำขอของลูกค้า)



ตารางทำงานออก

โครงสร้าง: ชนิดลูกกลิ้งไม่
ระบบควบคุมไฟฟ้า
A:เต็มบรรทัดจะถูกควบคุม โดยระบบควบคุม PLC สัมผัสหน้าจอทำให้มนุษย์ และ PLC แบบโต้ตอบ ตัวดำเนินการสามารถตรวจสอบการตั้งค่าโปรแกรม (โปรแกรมควบคุม) และการปรับเปลี่ยนพารามิเตอร์การควบคุมบรรทัด นอกจากนี้ยัง สามารถตรวจสอบการทำงานสถานะ พารามิเตอร์ และข้อผิดพลาดบ่งชี้ฯลฯ ...
B:ชนิดการดำเนินการ: /auto ด้วยตนเอง 2 ชนิดสลับกัน ในตำแหน่งด้วยตนเอง: สามารถทำงานแต่ละส่วนของเครื่องจักรได้ ในตำแหน่งอัตโนมัติ: สามารถรันเต็มบรรทัด หยุดฉุกเฉินที่ให้ปลอดภัยของอุปกรณ์และดำเนินการ
C:เครื่องด้านพร้อมแผงควบคุมคู่มือการใช้งานสำหรับผู้ปฏิบัติงานที่สะดวกในการทำงาน
D:ฟังก์ชันการรักษาความปลอดภัยบรรทัดทั้งหมด: ถึงเฝ้าระวังสายการผลิตเคลื่อนย้ายเงื่อนไข ตระหนักการต่าง ๆ สถานที่ผลิตสภาพเฝ้าระวัง

E:มีฟังก์ชันตรวจจับความล้มเหลว: ตรวจ สอบ การตรวจสุขภาพตามลำดับประกอบกับการสืบทอดตำแหน่งสัญญาณสายการผลิต ตรวจพบความผิด และการให้สัญญาณการหยุดเครื่องจักร

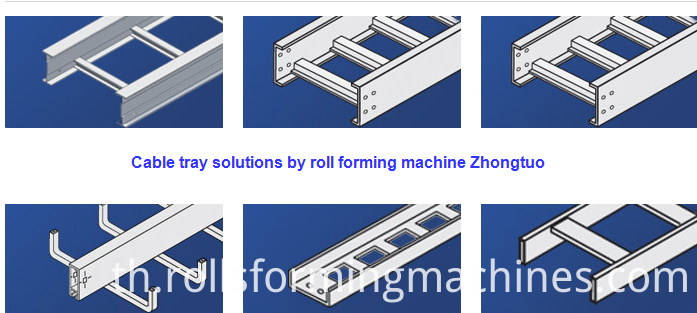

cable tray

สายถาดโดยถาดสายเคเบิล Zhngtuo roll เครื่องขึ้นรูป:

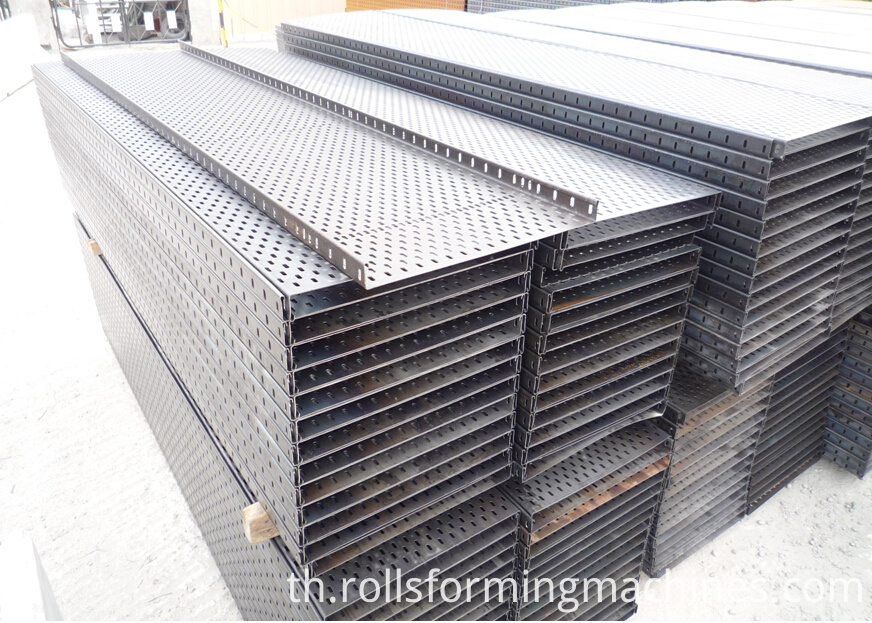

cable tray sample

ประเภทผลิตภัณฑ์ : เครื่องขึ้นรูปม้วนสายเคเบิลเทรย์
